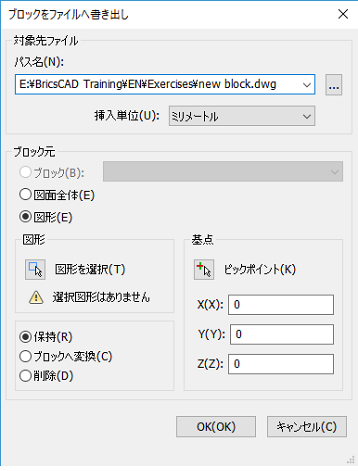

WBlock [ブロック書き出し]

パス名(N)

参照 ボタン ()をクリックします。

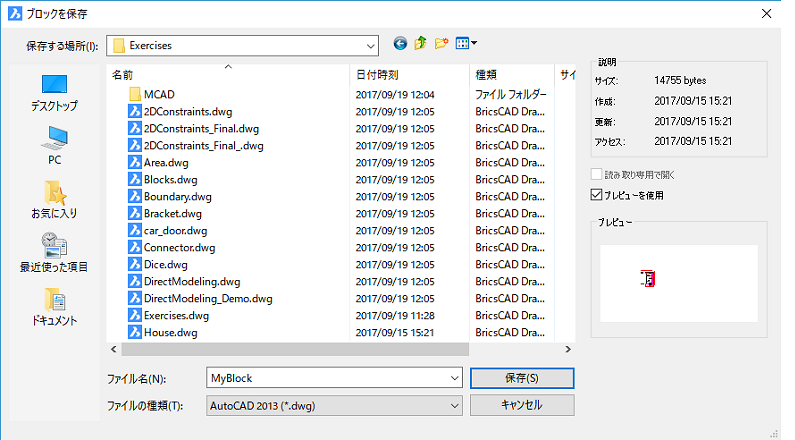

ダイアログが表示されます。

• 保存する場所 - フォルダを選択します。

• ファイル名 - ファイル名を指定します。

• ファイルの種類 - 一覧からDWGまたはDXFを選択します。

• プレビューを使用 - ファイルにプレビューイメージを含めるかどうか指定します。

• • チェックあり - ビットマップ プレビューイメージを含めます。

  • チェックなし - ビットマップ プレビューイメージを含めません。

挿入単位(U)

図面のINSUNITS (挿入単位) システム変数を指定します。

ブロック元

形状を選択し、新規ファイルを保存します。

ブロック(B)

リストボタンをクリックし、リスト内のブロックを選択します。

図面全体(E)

図面内の全形状を選択します。

図形(E)

新しい図面に保存する図形を選択できます。
選択ボタン () をクリックします。
図形を選択するよう指示するプロンプトが表示されます。
Enterキーを押すか、右クリックして図形選択を終了します。

• 保持(R) - 選択した図形はそのままで保持されます.

• ブロックへ変換(C) - 現在の図面中に選択した図形をブロックとして変換します。

• 削除(D) - 選択した図形を現在の図面から削除し、選択内容を新しい図面へ移動します。

基点

新規図面の原点を指定します。
以下のいずれかを実行します。

• 選択ボタン () をクリックします。
  図面で基点を選択するよう指示するプロンプトが表示されます。

• X、Y、Zフィールドに基点の座標を入力します。
