Hide [隠線]

3D図形から隠線を除外します。

コマンドへのアクセス

コマンド入力 :  hide

エイリアス :  hi

メニューバー : 表示 | レンダリング | 隠線

ツールバー:  レンダリング |

: hide

コマンドバーにプロンプトは表示されません; BricsCADは直ちに陰線を削除します。

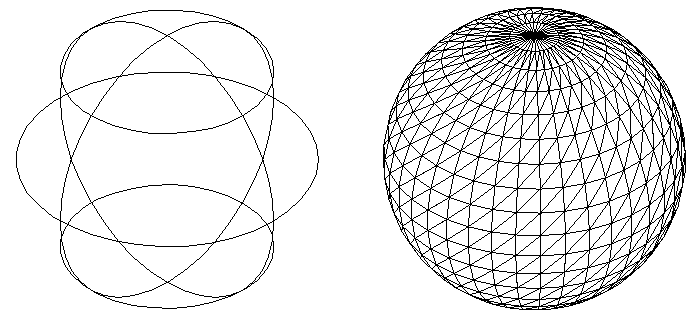

左: ワイヤーフレームで表した3D球、右: 隠線を削除した3D球。

前のシェーディングモードによって 2Dワイヤーフレーム あるいは 3Dワイヤーフレーム 陰線は恒久的に消去されます.

ワイヤーフレーム表示に戻す：

• 前のシェードモードが2Dワイヤーフレームの場合は、Regen [再作図] コマンドを使用します。

• 別のシェードモードで表示していた場合は、シェードモード コマンドで 2Dワイヤーフレーム または 3Dワイヤーフレーム を選択してください。

コマンドオプション

オプションはありません。

関連コマンド

RedSdkInfo - プロンプト履歴ウィンドウに関連するハードウェアおよびドライバの仕様をレンダリングされます

Shade - 3D作画に影のイメージを発生させますす。

ShadeMode - ３D図面のシェーディングのスタイルを設定します。

Solprof - レイアウトビューポートで3Dソリッドの隠線表現を作成します。

Flatshot - ブロックや新規図面のモデル空間内のすべての3Dソリッドの隠線の表現を作成します。

VisualStyles - 図面エクスプローラーで、表示スタイル定義を作成、管理します。

VsCurrent - コマンドラインから、表示スタイルを設定します。
