３D図面のシェーディングのスタイルを設定します。
コマンドへのアクセス
コマンド入力 : shademode
エイリアス : vscurrent
ツールバー: レンダリング |
プロパティバー: 表示スタイル
: shademode
コマンドバーの表示:
現在のモード: 2D ワイヤーフレーム
シェードモードはすぐに図面に適用されます。
シェードモードはすぐに図面に適用されます。
よりリアリスティックなレンダリングのためにRenderコマンド(Pro と Platinumバージョンのみ)を使用しています。
コマンドオプション
コマンドオプション
|
オプション |
説明 |
|
|
2Dワイヤフレームモードで図面を表示します。 これは図面閲覧の通常モードです。 |
|
|
3Dワイヤフレームモードで図面を表示します。 このモードは2Dワイヤーフレームモードと違って、特定のアイテムを表示するかもしれません。 |
|
シルエットラインの表示オフ シルエットラインの表示オン |
シェードモードで図面が表示されます。 陰線の線が削除されます。 DISPSILHシステム変数がオンの場合、曲面の輪郭のラインだけを表示します; 2Dワイヤーフレームモードでは、ズームまたはパンで、ワイヤーフレーム表示を回復させます。 3Dワイヤーフレームモードならば、ズームまたはパンで、破線モードが保存されます。 |
|
|
フラットレンダリングモードで図面が表示されます。 表面は平滑化されません。 これは、 Shade コマンドで使用したモードです。
|
|
|
グールド レンダリングモードで図面が表示されます。 面を平滑化されます。 |
|
|
背景色にエッジの輪郭とフラットレンダリングモードで図面が表示されます。 |
|
|
背景色にエッジの輪郭とグールドレンダリングモードで図面が表示されます。 |
|
|
リアリスティック 表示スタイルを使用して図面を表示します。 |
|
|
モデリング表示スタイルを使用して図面を表示します。
|
注意: アンチエイリアシングを高値に設定すると、計算コストが高くなります。
|
|
|
|
ANTIALIASSCREEN = 1 |

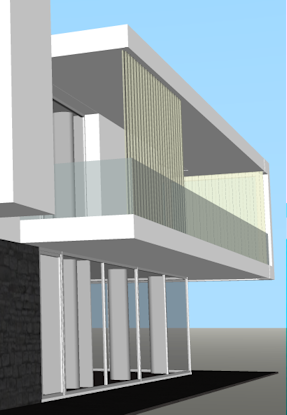

ANTIALIASSCREEN = 4 |
関連コマンド
Hide - 3D図形から隠線を除外します。
Shade - 3D図面の陰影したイメージを出します。
Solprof -レイアウト・ビューポートで3Dソリッドの破線表現を作成します。
Shade - 3D図面に陰影したイメージを出します。
2dContext - 2D作図環境に切り替えます。
VisualStyles - 図面エクスプローラーにて表示スタイル定義を作成、管理します。
