BmInsert [コンポーネント入力]

Platinum Platinum Platinum

既存のメカニカルコンポーネントまたは板金フォーム要素を現在の図面に挿入します。

その場合、既存コンポーネントの元の図面は何の影響も受けません。アセンブリで図面を表す仮想コンポーネントが作成されます。

コマンドへのアクセス

コマンド入力: bminsert

メニューバー: アセンブリ | コンポーネントを挿入、板金 | フォームフィーチャを挿入

リボン: アセンブリ | 修正 | 挿入、板金 | 修正 |

ツールバー: アセンブリ | 、板金 |

: bminsert

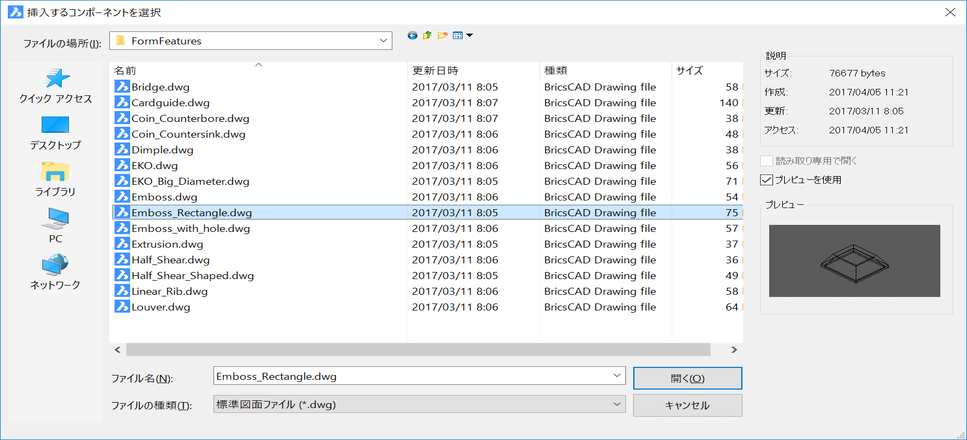

ダイアログボックスを表示:

メカニカルコンポーネント図面を選択し、ダブルクリックか開くボタンを押します。

コンポーネントがその原点と一緒にカーソルにアタッチします。

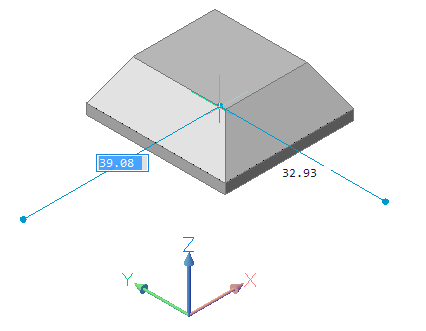

ダイナミック寸法：現在の座標系の原点からのXY座標。

コマンドバーの表示:

挿入基点を選択、または [編集(E)/回転(R)/基点(B)/名前(N)/種類(T)/反転(F)/連続(U)] <0,0,0>:（挿入基点を指定するか、オプションを選択します。）

コマンドオプション

オプション	説明
編集(E)	選択した挿入図形のパラメータを編集できます。コマンドバーの表示: パラメータ名を入力、または、ENTERを押して終了: F2を押すと、プロンプト履歴ウィンドウが開きます。パラメータの名前を入力します。コマンドバーの表示: 表記を入力 < 30.00 >: 数値を入力してEnterを押します。コマンドバーの表示: パラメータ名を入力、または、ENTERを押して終了: パラメータの名前を入力するか、Enterを押します。挿入図形が更新されます。

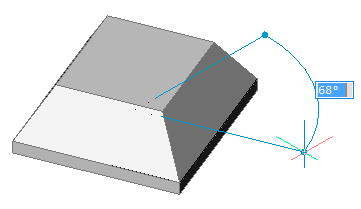

回転(R)	コンポーネントの回転角度を規定します。コマンドバーの表示: 挿入ブロックの回転角度を指定: 回転角度を入力します。
基点(B)	別の基点を指定してコンポーネントを入力します。コマンドバーの表示: 新しい基点 <0,0,0>: 新しい基点を指定します。新しい基点がカーソルにアタッチします。
名前(N)	コンポーネントの入力名を規定します。コマンドバーの表示: コンポーネント名 <デフォルトの名前>: 挿入するコンポーネントの名前を入力します。
種類(T)	挿入図形の種類をローカルまたは外部に指定できます。コマンドバーの表示: コンポーネント種類を指定 [ローカル(L)/外側(E)] <ローカル>: オプションを選択します。
反転(F)	選択した挿入図形をソリッドの反対側の面に挿入します。
連続(U)	同じコンポーネントを複数挿入したり、配列することができます。コマンドバーの表示: 挿入基点を選択、または [編集(E)/回転(R)/基点(B)/名前(N)/種類(T)/反転(F)/配列(A)]: または、オプションを選択して、以下のいずれかの手順を行います。複数の挿入基点を選択します。挿入を終了するには、Enterを押します。配列(A)を選択します。コマンドバーの表示: 矩形配列の基点を指示: 基点を指定します。列間隔を入力、または、セット [向き(D)]: 距離を指定するか、向き(D) を選択します。行間隔を入力、または、セット [単一列(S)/矩形状(R)/向き(D)]: 距離を指定するか、向き(D) を選択します。作成する配列の終点を選択: カーソルを動かして配列の範囲を動的に定義し、終点をクリックします。配列結果を受け入れ、または、編集 [基点(B)/列(C)/行(R)/受け入れ(A)] <受け入れ>: Enterを押して配列を承認するか、オプションを選択します。
