図面エクスプローラでカレント図面にPDFファイルをアタッチします。
コマンドへのアクセス
コマンド入力: pdf
メニューバー: 入力 | PDFをアタッチ(P)...
ツールバー: 挿入 |

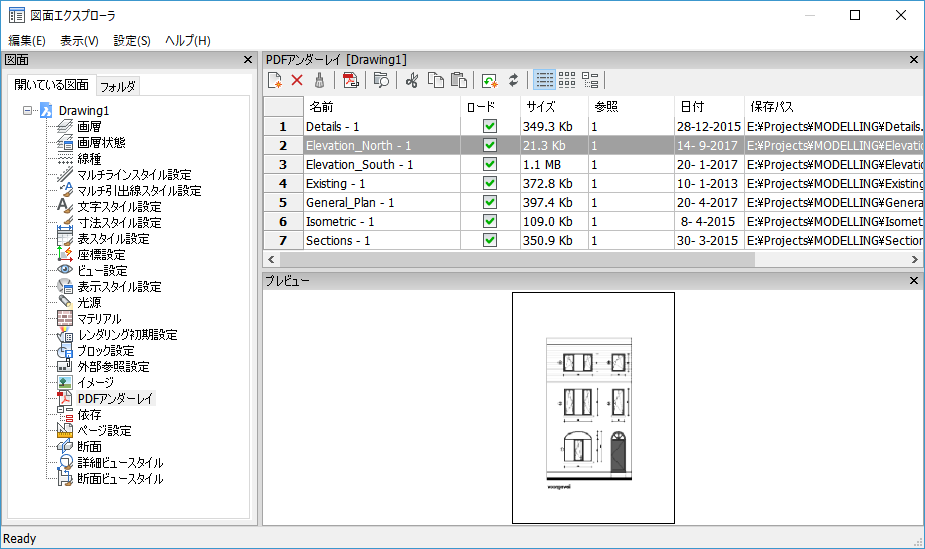

図面エクスプローラが表示します:
コマンドオプション
|
オプション |
説明 |
|
PDF挿入の名前です。この名前はBricsCADにより割り当てられ、ユーザーが変更することはできません。 |
|
|
PDFのロードを切替えます:
クリックして、ロード状態を変えます。 |
|
|
PDFファイルのサイズを表示します。 |
|
|
PDFを図面に挿入した回数を表示します。 |
|
|
ファイルの日付を表示します。最新の編集による更新を確認するのに有効です。 |
|
|
最初にロードされたPDFファイルの元のパスが表示されます。 パスが見つからない時、このフィールドをクリックしてボタン
|
|
|
PDFファイルの現在のパスを表示します。 |
|
|
PDFATTACHコマンドを実行します。 |
|
|
現在選択されているPDFを切り離します。 |
|
|
PDFのコピーを他に挿入します。 PDFアンダーレイをアタッチダイアログボックスを表示します。
|
|
|
PDFの詳細を表示します。 |
|
|
各PDFのアイコンが表示されます。 |
|
|
現在の図面とPDFファイルとの関係がツリー表示で表示されます。 |
関連コマンド
PdfAdjust - コマンドバーで、PDFアンダーレイのフェード、コントラスト、白黒の設定を調整します。
PdfAttach - PDFファイルをアンダーレイとして、カレント図面に挿入します。
Pdfclip - pdアンダーレイをクリップします。
Pdflayers - PDFアンダーレイの画層表示をコントロールします。
XRef - 図面エクスプローラより、図面内に外部参照図形をアタッチしたり、コントロールします。
-XRef - コマンドバーより、図面内に外部参照図形をアタッチしたり、コントロールします。
XClip - 外部参照図面をクリップします。
Insert - 図面をブロックとして挿入します。
Explorer - 図面エクスプローラダイアログを表示します。
| © Bricsys NV. All rights reserved. |
をクリックします。BricsCADはファイルダイアログボックス選択を表示します。
新規（N)
削除(D)
挿入
詳細ビュー
アイコン表示
ツリー表示
