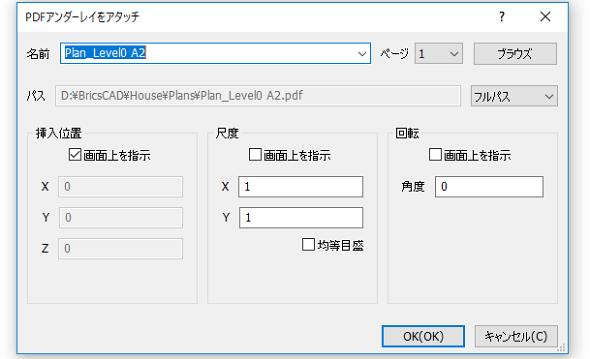

Pdfattach [PDFアタッチ]

名前

貼り付けるPDFの名前を指定します。

複数のPDFファイルを貼り付けた場合、ファイル名はドロップリスト内に表示されます。

ブラウズ

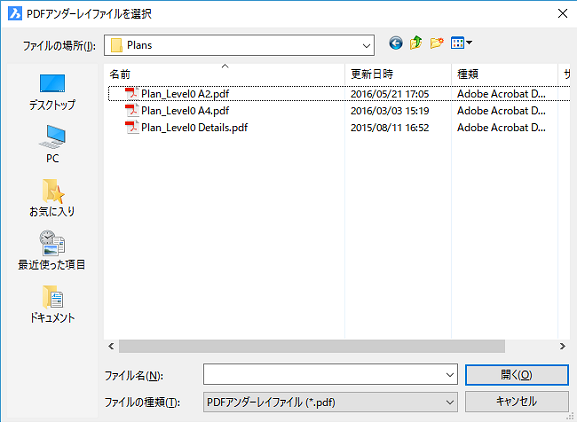

PDFアンダーレイファイルを選択ダイアログが表示されます。

PDFファイルを選択し、開くをクリックします。

パス

ドロップリストをクリックし、パスの種類を選択します。:

• フルパス - ドライブとフォルダ名を含んだファイルパスを保持します。例: c:\cad\PDF\filename.pdf

• 相対パス - 図面からイメージまでのパスを保持します。例: ..\filename.pdf
  事前に図面を保存する必要があります。
  (..\ は一階層上のフォルダを表します。)

• パス無し - ドライブやフォルダの名前を省略し、PDFファイル名のみにします。 例: filename.pdf.

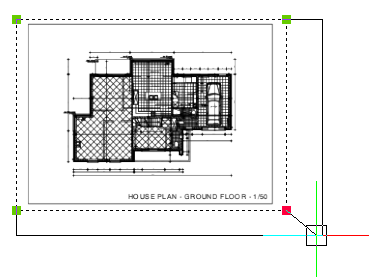

挿入位置

アンダーレイの左下角の位置を指定します。

画面上を指示

どのように挿入位置を指定するか決めます：

• オン - ダイアログが閉じた後、図面内で挿入基点を指定します。コマンドバーの表示:

挿入基点: - ポイントを指示するか、X、Y、Z座標を入力します。

• オフ - ダイアログボックスのX、Y、Z座標フィールドを使用し、挿入基点を指定します。

X

Y

Z

アンダーレイ挿入点のx、y、z座標を指定します。

図面の原点にアンダーレイを挿入する場合は、0,0,0を入力してください。

尺度

PDFアンダーレイのサイズを指定します。

画面上を指示

尺度をどのように指定するかを決定します。

• オン - ダイアログが閉じられた後、図面内で挿入基点を指定します。コマンドバーの表示:

尺度係数 <1.00>:  - 数値を入力するか点を指定

• オフ - 挿入位置をダイアログのX、Y、Zフィールドを使用して指定します。

X

Y

Z

XYZ方向で下層の尺度定義

1,1,1を入力すると原寸になります。

回転

PDFアンダーレイの回転角度を指定します。

画面上を指示

回転角度をどのように指定するかを決定します。

• オン - ダイアログが閉じられた後、図面内で挿入基点を指定します。コマンドバーの表示:

回転角度 - 値を入力、または2点を選択、またはデフォルト値を適用するためEnterキーを押します

• オフ - ダイアログの角度フィールドを使用して指定します。

角度(A)

挿入基点を中心とする回転角度を定義します。

正数の角度を入力すると、アンダーレイを反時計回りに回転します。

アンダーレイを回転させない場合は、0を使用します。
