SmFlangeConnect [フランジを接合]

Sheet Metal Sheet Metal Sheet Metal

 任意配向の2つのフランジ間の隙間を埋めます。

コマンドへのアクセス

コマンド入力:  smflangeconnect

メニューバー: 板金 | ジャンクション | フランジを接合

ツールバー:  板金 |

リボン:  板金 | 修正 | ジャンクション |

: smflangeconnect

コマンドバーの表示:

2つのフランジの平面を選択: (1つ目のフランジの面を選択します。)

セット内の図形: 1

2つのフランジの平面を選択: (2つ目のフランジの面を選択します。)

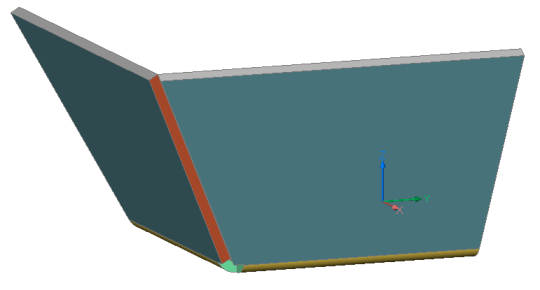

フランジが接合されます。

SELECTIONPREVIEW が 2 または 3の場合は、フランジの厚み面が反転表示されます。非表示の面を選択するには、TABキーを押します。

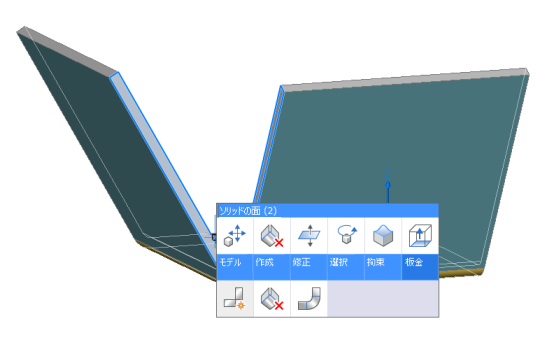

クワッドカーソルメニュー

2つのフランジの平面板厚面を選択し、板金コマンドグループの フランジを接合 () を選択します。

コマンドオプション

コマンドオプションはありません。

手順

フランジを接合

関連コマンド

SmDelete - 2つのフランジ間のハードエッジを復元することでベンドやジャンクションを削除します。また、フランジとこれに隣接するすべてのベンドを削除します。隣接するフランジは、削除されるフランジとの接合部まで延長されます。フィーチャーによって切断されている幾何図形を復元することでマイター（留め継ぎ）を削除します。

SmFlangeEdge - 既存フランジの1つまたは複数のエッジを引張ることで、板金部品に1つまたは複数のフランジを作成します。

SmFlangeRotate - 設計の意図に従って、板金部品の選択フランジを自動選択された回転軸で回転させます。

SmFlangeSplit - フランジ面に描いた線分に沿ってフランジを分割します。

SmJunctionCreate - ハードエッジ（フランジの面と面の間のシャープエッジ）やベンドをジャンクションに変換します。

SmParametrize - 選択した板金部品に一貫性のある3D拘束セットを作成します。

SmReliefCreate - 適切なコーナーリリーフとベンドリリーフを作成します。コーナーリリーフは隣接するフランジを3つ以上有するコーナーに、またベンドリリーフはフランジエッジの両端、始点と終点に作成されます。
