SmFlip [反転]

Sheet Metal Sheet Metal Sheet Metal

選択したフランジ面を反転させ、フランジ幾何形状の反対側を基準面にします。また、板金部品の板厚に対してフランジを移動させることもできます。

コマンドへのアクセス

コマンド入力: smflip

ツールバー: フランジ |

リボン: 板金 | 修正 | フランジを反転

: smflip

コマンドバーの表示:

ソリッド、フランジ面を選択し、形状を再構築: [形状の再構築は不可(D)/モデル全体(E)] <モデル全体>: （面を選択するか、Enterキーを押してすべてのフランジの面を反転させます。）

セット内の図形: 1

ソリッド、フランジ面を選択し、形状を再構築 [形状の再構築は不可(D)/モデル全体(E)]: （さらに面を選択するか、Enterキーを押します。）

コマンドオプション

オプション	説明
形状の再構築は不可(D)	板厚分のフランジ移動をオフにします。このモードでは、選択したフランジの基準面反転だけが実行されます。コマンドバーの表示: ソリッド、フランジ面を選択し、形状の再構築は不可 [形状の再構築を許容(A)/モデル全体(E)] <モデル全体>:
形状の再構築を許容(A)	板厚分のフランジ移動をオンにします。コマンドバーの表示: ソリッド、フランジ面を選択し、形状を再構築 [形状の再構築は不可(D)/モデル全体(E)]:
モデル全体(E)	図面のすべてのフランジに反転操作を適用します。

SmExtrude コマンドで作成されるフランジが他の部分と衝突する場合、基準面を板厚分だけ移動させて変更する必要があります。

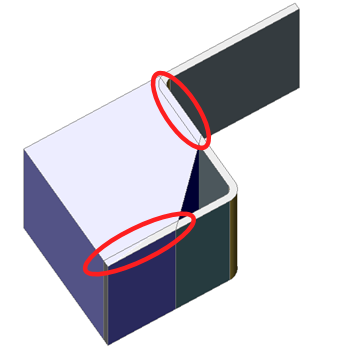

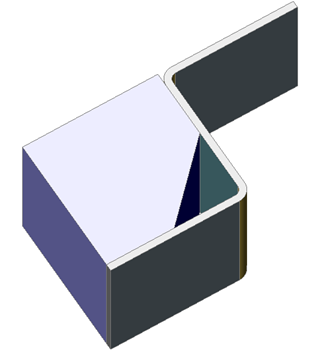

ソリッドと板金フランジの衝突	SmFlip を適用して衝突を解決しました
