ツールパレット

コマンド: TOOLPALETTES, TOOLPALETTESCLOSE, TPNAVIGATE



ToolPalettesコマンドはツールパレットバーを開きます。

ToolPalettesCloseコマンドは、ツールパレットバーを閉じます。

TheTpnavigateコマンドは、ツールパレットまたはツールパレットグループを表示します。



ツールパレットでは、タブ付きのウィンドウにブロック、ハッチング、およびコマンドを追加できます。

パレットからツールをグラフィック画面にドラッグして、関連ツールを起動します。

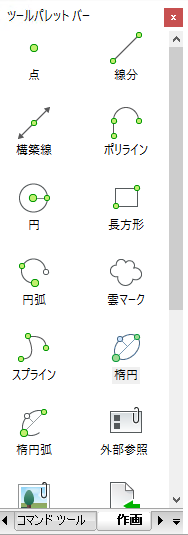

ツールパレットバーを開くには

次のいずれかを実行します:

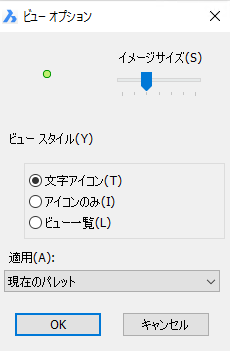

表示オプションを設定するには

  1. ツールパレットバーの中のアイコンエリアの空スペースで右クリックし、コンテキストメニューからビューオプション...を選択します。
    ビューオプションダイアログが表示されます。

  2. イメージサイズを調整するにはイメージサイズスライダーをドラッグします。
  3. 文字アイコン、アイコンのみ、ビュー一覧からいずれかを選択します。
  4. 適用の一覧ボタンからカレントのパレット または 全てのパレットを選択します。
  5. OK ボタンをクリックして確定します。

新しいツールパレットを追加するには

  1. ツールパレットバーのアイコンエリアにカーソルを移動し、右クリックします。
    コンテキストメニューが表示されます:

  1. コンテキストメニューから新規パレットを選択します。
    新しいタブが追加されます。
  2. 名前フィールドに新しいパレットの名前を入力します。

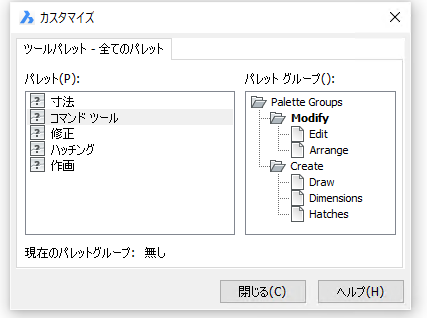

カスタマイズダイアログボックスを開くには

  1. ツールパレットバーのアイコンエリアにカーソルを移動し、右クリックします。
    コンテキストメニューが表示されます:

  1. コンテキストメニューからパレットをカスタマイズを選択します。
    カスタマイズダイアログが表示されます。

ツールパレットをインポートするには

  1. カスタマイズダイアログを開きます。
  2. カスタマイズダイアログの パレット欄を右クリックして、コンテキストメニューから読み込みを選択します。
  3. パレットを読み込みダイアログでフォルダーを選択し、パレットファイル(*.btc or *.xtp)を選択します。
  4. 開くボタンをクリック、またはダブルクリックしてパレットにインポートします。
    パレットリストにパレットが追加されます。
  5. 閉じるボタンをクリックしてカスタマイズダイアログを閉じます。

パレットグループの操作

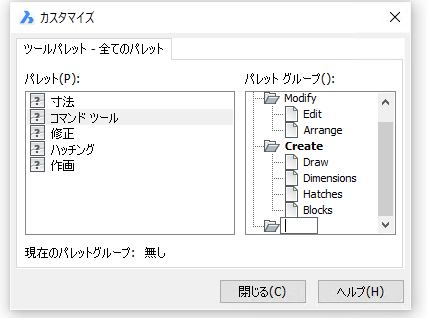

パレットグループの作り方

  1. カスタマイズダイアログを開きます。
  2. パレットグループルートフォルダー名の上にカーソルを移動します。
  3. 右クリックし、コンテキストメニューから新規パレットを選択します。
    パレットグループツリーの下に、新しいグループフォルダが追加されます。

  4. 新しいグループ名を入力します。

パレットサブグループの作り方

  1. カスタマイズダイアログを開きます。
  2. 既存のグループ名の上にカーソルを移動します。
  3. 右クリックし、コンテキストメニューから新規パレットを選択します。
    選択したグループのサブグループとして、新しいグループが追加されます。
  4. 新しいグループ名を入力します。

グループにパレットを追加する方法

  1. カスタマイズダイアログを開きます。
  2. パレットにカーソルを移動します。
  3. マウスの左ボタンを押し続け、パレットをパレットグループ名までドラッグします。
  4. 左ボタンを放し、パレットをグループに追加します。

グループからパレットを削除する方法

  1. カスタマイズダイアログを開きます。
  2. グループからパレットを選択します。
  3. 右クリックし、コンテキストメニューから削除を選択します。

現在のパレットグループとして設定する方法

  1. カスタマイズダイアログを開きます。
  2. パレットグループツリーからパレットグループを選択します。
  3. 右クリックし、カレントにセットを選択します。

パレットグループを削除する方法

  1. カスタマイズダイアログを開きます。
  2. パレットグループツリーからパレットグループを選択します。
  3. 右クリックして、コンテキストメニューから 削除 を選択します。

ツールパレットの名前を変更するには

  1. ツールパレットタブを右クリックし、コンテキストメニューからパレットの名前を変更 を選択します。
  2. 名前フィールドに新しいパレットの名前を入力します。
  3. 確定の為、Enterキーを押します。

ツールパレットを削除するには

  1. ツールパレットタブを右クリックし、コンテキストメニューからパレットを削除を選択します。
  2. パレット削除を確認しますメッセージのOKボタンをクリックします。

ハッチングパターンの追加

  1. ハッチングパターンを追加したいパレットを選択します。
  2. ハッチングとグラデーション ダイアログを開きます。
  3. 種類一覧ボタンから定義済みまたはカスタム を選択します。
  4. ハッチングとグラデーションダイアログの布見本フィールドをダブルクリックします。

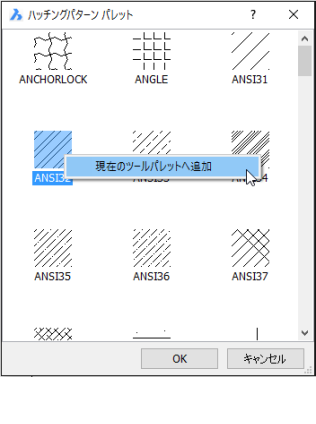

    ハッチングパターンパレット が表示されます。
  5. 追加するハッチングパターンを選択し、右クリックして カレントのツールパレットへ追加 を選択します。
    ハッチパターンが現在のツールパレットに追加されます。

  1. (オプション)続けてハッチングパターンを登録する場合、5,6の手順を繰り返してください。
  2. (オプション) パレット上で並び順を変更するために、パターンをドラッグアンドドロップします。

ブロックの追加

現在の図面または任意の図面からブロックを追加できます。

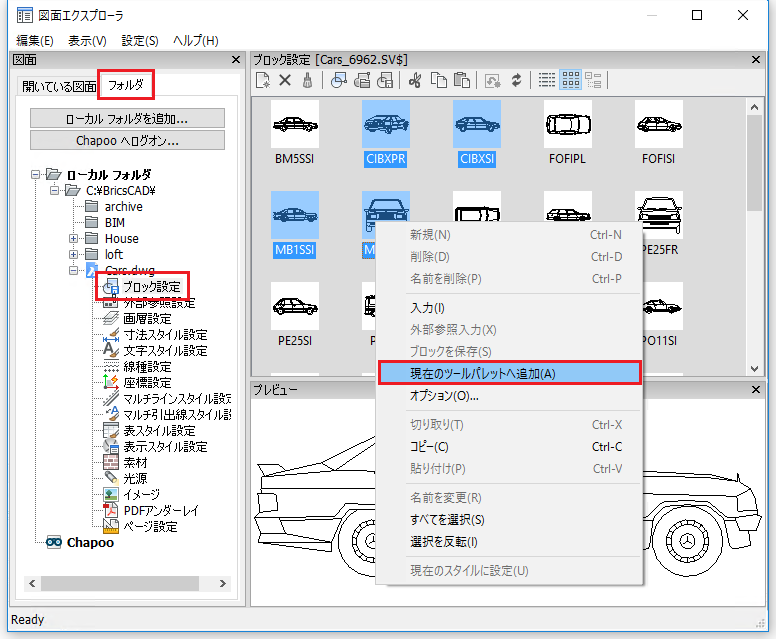

現在の図面からブロックを追加:

  1. ツールメニューの図面エクスプローラ - ブロック設定を選択します。
  2. 図面エクスプローラ - ブロック設定 ダイアログボックス上で、追加したいブロック(複数可)を選択します。
  3. 右クリックしてコンテキストメニューから カレントのツールパレットへ追加 を選択します。

他の図面からブロックを追加:

  1. 他の図面からブロックを追加する場合は、図面エクスプローラ - 図面ダイアログのフォルダ一覧にフォルダを追加します。
  2. 図面エクスプローラ - 図面 ダイアログボックスで、フォルダ内の図面を選択します。
  3. 図面の展開アイコン(+)をクリックします。
    図面のブロックアイコンが表示されます。
  4. 図面のブロックアイコンをクリックします。
    その図面内のブロックが詳細ペインに表示されます。
  5. 追加したいブロックを選択します。
    複数のブロックを選択するには、Ctrlキーを押したままブロックを選択していきます。
  6. 右クリックして、コンテキストメニューの  カレントのツールパレットへ追加を選択します。

  1. (オプション) パレット上の順序を変更するには、ブロックをドラッグアンドドロップします。

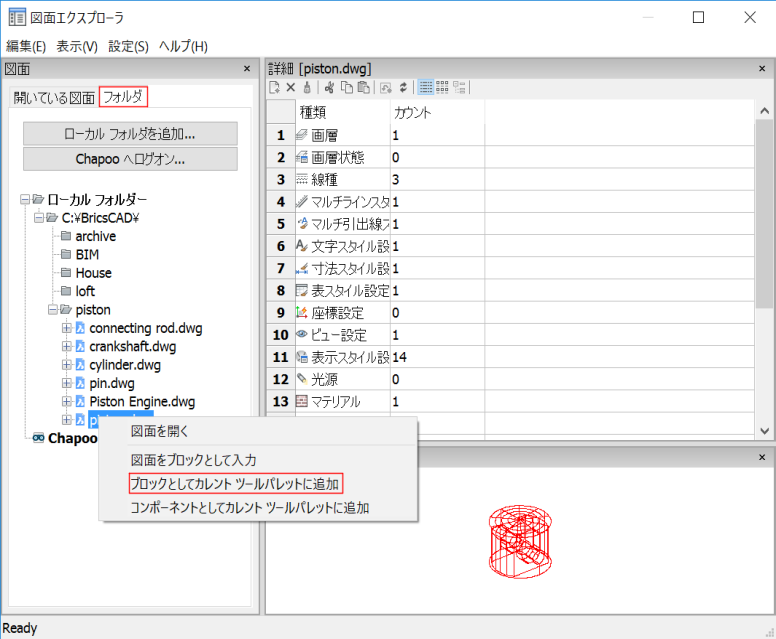

図面をブロックとして追加:

  1. まだ選択可能になっていない場合は、図面が格納されているフォルダを 図面エクスプローラ - 図面 ダイアログボックスのフォルダ一覧に追加します。
  2. 図面エクスプローラ - 図面 ダイアログボックスで、フォルダ内の図面を選択します。
  3. 右クリックして、コンテキストメニューから ブロックとしてカレントツールパレットに追加 を選択します。



ツールパレットからブロックを配置すると、-Insert コマンドが起動します。

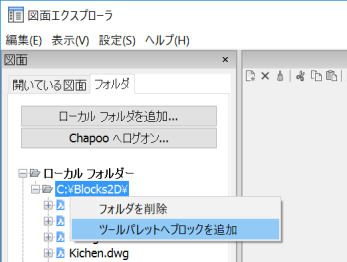

複数の図面からすべてのブロックを追加:

この手順では、選択したフォルダ内の各図面のすべてのブロックを収集して、図面名が付いたパレットに追加します。必要な場合は、新しいパレットを作成します。

  1. まだ選択可能になっていない場合は、図面が格納されているフォルダを 図面エクスプローラ - 図面 ダイアログボックスのフォルダ一覧に追加します。

  2. フォルダを選択し、右クリックしてコンテキストメニューから ツールパレットへブロックを追加 を選択します。

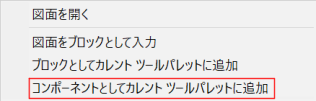

図面をコンポーネントとして追加する

  1. まだ選択可能になっていない場合は、図面が格納されているフォルダを 図面エクスプローラ - 図面 ダイアログボックスのフォルダ一覧に追加します。
  2. 図面エクスプローラ - 図面 ダイアログボックスで、フォルダ内の図面を選択します。
  3. 右クリックしてコンテキストメニューから コンポーネントとしてカレントツールパレットに追加 を選択します。



    ツールパレットからコンポーネントを配置すると、-BmInsert コマンドが起動します。

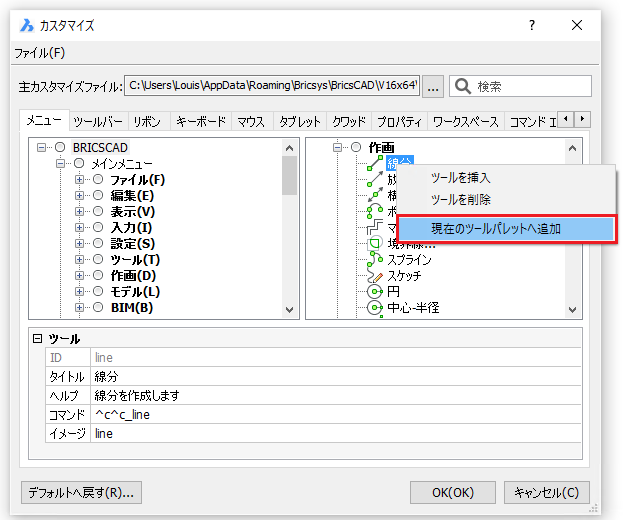

コマンドの追加

  1. ツール メニューで カスタマイズ を選択します。
  2. カスタマイズ ダイアログの 利用可能なツール で、目的のツールが含まれているツールボックスを展開し、コマンド一覧からコマンドを選択します。
  3. 右クリックしてコンテキストメニューから カレントのツールパレットへ追加 を選択します。

  1. (オプション) パレット内のコマンドの表示順序を変更するには、コマンドをドラッグ&ドロップします。



注意

ツールパレットに独自のツールを作成する手順については、カスタムツールの作成トピックをご参照ください。

ツールの編集

ツールパレット上のツールを編集する一般的な手順：

  1. ツールを右クリックし、コンテキストメニューから プロパティ を選択します。
    ツールプロパティ ダイアログボックスが表示されます。

ハッチングツールのプロパティ

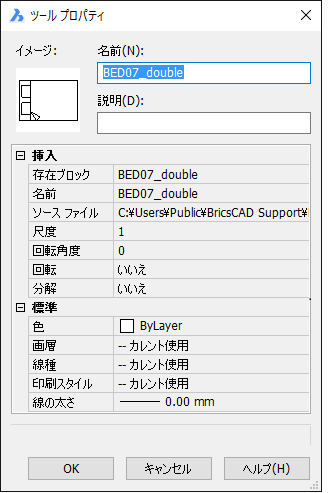

ブロックツールのプロパティ

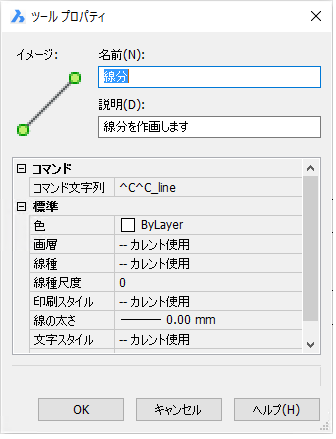

コマンドツールのプロパティ

  1. ツールのプロパティを編集します。
  2. OK ボタンをクリックして確定します。

ツール管理

ツールパレット上のツールを管理するには、次の手順で行います。

  1. ツールを右クリックします。
    コンテキストメニューが表示されます。

  2. コンテキストメニューからオプションを選択します。

ツールイメージの指定方法

  1. ツールを右クリックして、コンテキストメニューから イメージを指定 を選択します。
    ファイル選択ダイアログボックスが表示されます。
  2. イメージファイルを選択し、開く ボタンをクリックします。

注意

ツールイメージを元に戻すには、ツールを右クリックしてコンテキストメニューからイメージの削除を選択します。

ツールの移動

パレット内でツールを再配置するには、ツールをドラッグ&ドロップします。ツールを目的の場所までドラッグして既存のツールの上にドロップします。



あるパレットから別のパレットにツールを移動するには、次の手順で行います。

  1. 移動元のパレットでツールを右クリックし、コンテキストメニューから 切り取り を選択します。
  2. 移動先のパレットを選択します。
  3. 右クリックしてコンテキストメニューから 貼り付け を選択します。
    パレットの下部にツールが追加されます。

ツールをコピーする

あるパレットから別のパレットにツールをコピーするには、次の手順で行います。

  1. コピー元のパレットでツールを右クリックし、コンテキストメニューから コピー を選択します。
  2. コピー先のパレットを選択します。
  3. 右クリックしてコンテキストメニューから 貼り付け を選択します。
    パレットの下部にツールが追加されます。
