図面の比較

コマンド: DWGCOMPARE, ENDCOMPARE, KEEPME

DwgCompare コマンドは、比較セッションで、選択した図面と現在の図面を比較します。

EndCompare コマンドは、比較セッションを終了します。

KeepMe コマンドを実行すると、比較した図面を視覚的にマージすることができます。

比較のシステム変数

比較セッションの実行

1. DWGCOMPARE コマンドを起動します。
   コマンドバーの表示: CMPDIFFLIMIT = 10000000。比較するファイルを選択または  [範囲(L)]:

2. (オプション) 図形比較の新しい値を設定するには、範囲(L) オプションを選択します。

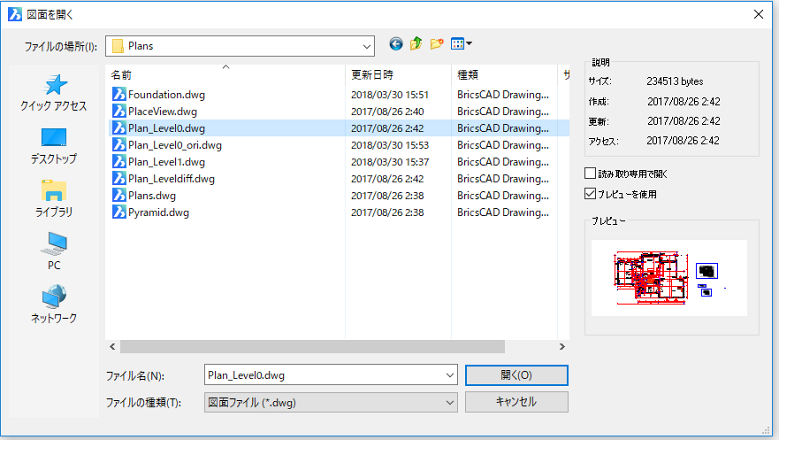

3. Enterキーを押してファイル ダイアログボックスを表示します。



4. 現在の図面と比較する図面を選択し、開く ボタンをクリックするか、図面名をダブルクリックします。
   2つの図面の相違が比較表示色で色分けされて表示されます。
   比較ツールバーが表示されます。



5. 図形の相違タイプを確認するには、以下のいずれかの手順で行います。

• ロールオーバーヒントをオンにしている場合、図形の上でカーソルを動かします。



• 図形を選択して、プロパティ パネルの相違タイプ欄を確認します。



6. 構造材パネルで比較を分析します。

7. 比較した図面をマージします。

8. 比較ツールバーの 比較を終了 ツールボタン () をクリックして比較セッションを終了します。

構造材パネルで比較を分析する

1. 構造材パネルを開きます。

2. Default.cst 設定ファイルをロードします。構造設定ファイルのロードをご参照ください。

3. 比較ノードを展開します。
   4つのサブノード 失われた、変更済（比較元）、新規、変更済（比較先）が表示されます。
   各サブノードの図形数が括弧内に示されます。



4. サブノードをクリックすると、図面内の対応する図形が選択されます（下記の注意もご参照ください）。

5. サブノードを展開し、図形をクリックして図面内の対応する図形をハイライト表示にします。
   複数の図形を選択するには、Ctrlキーを押したまま図形を選択していきます。

6. 選択した図形をズームするには、右クリックしてコンテキストメニューから ズームを選択します。

比較した図面をマージする

1. 欠落図形は現在の図面のみに存在します。以下のいずれかの手順を行います。

• 残したい図形を選択し、比較ツールバーの 保持 ツールボタン () をクリックします。

• 削除したい図形を選択し、削除 ツールボタン () をクリックします。

2. 変更した図形は両方の図面に存在します。以下のいずれかの手順を行います。

• 変更済（比較元）ノードで残したい図形を選択して、比較ツールバーの保持ツールボタン () をクリックします。
  変更済（比較先）ノードの対応する図形が削除されます。

• 変更済（比較先）ノードで残したい図形を選択して、比較ツールバーの保持ツールボタン () をクリックします。
  変更済（比較元）ノードの対応する図形が削除されます。

3. 新しい図形は比較先の図面のみに存在します。以下の手順を行います。

• 残したい図形を選択し、比較ツールバーの 保持 ツールボタン () をクリックします。

• 削除したい図形を選択し、削除 ツールボタン () をクリックします。

構造材パネルに比較ノードが表示されなくなると、マージが完了します。
コマンドバーに、「これ以上の相違はありません。 セッションは閉じられます」というメッセージが表示されます。
