LWeight

適用於 Bricscad（Windows）專業版及標準版、Bricscad（Linux）標準版

以「設定」對話方塊控制圖面中線寬的顯示。

指令輸入

指令行：  lweight

工具列：  物件性質 |

狀態列:  LWT

: lweight

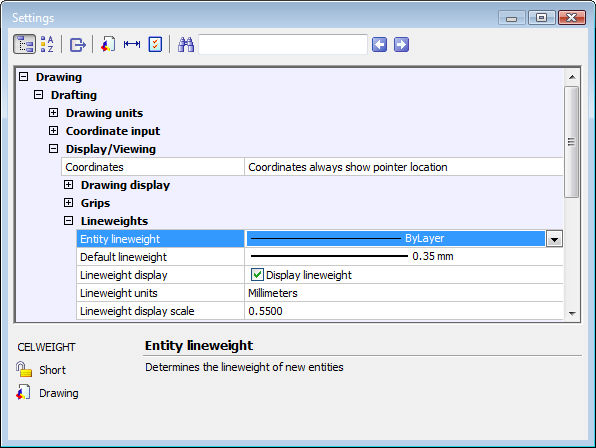

開啟「設定」對話方塊並顯線寬類別：

變更設定，然後按 X.

也可使用下列指令指定線寬：

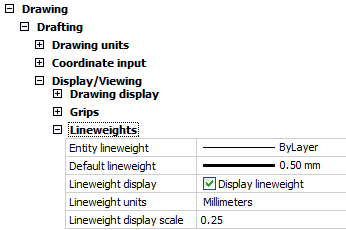

指令選項

選項

說明

物件線寬

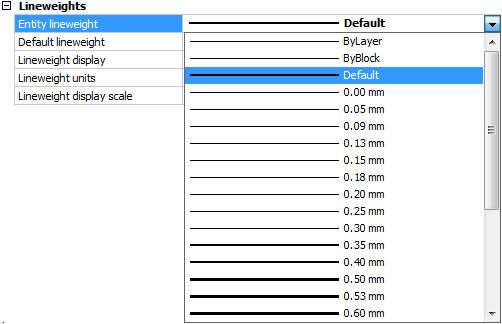

設定圖面中新建物件的線寬。由下拉列示中選取。

這會設定物件性質工具列及性質面格的目前線寬下拉列示。

線寬不可以和線型一樣自訂。

預設線寬

設定所有圖面的預設線寬。由下拉列示中選取。

線寬顯示

控制線寬的顯示：

  • 開啟 - 顯示線寬。

  • 關閉 - 不顯示線寬，所有物件相同線寬。

線寬單位

設定測量的單位：

  • 公厘 - 以公厘測量線寬。

  • 英吋 - 以英吋測量線寬。

線寬顯示比例

設定線寬的相對比例。只有模型頁籤中有作用。

狀態列功能表

右擊狀態列的 線寬 以開啟快顯功能表：

快顯功能表

說明

開啟

開啟線寬顯示。

關閉

關閉線寬顯示。

設定

開啟「設定」對話方塊並顯線寬類別。

相關指令

Settings - 設定線寬的參數。

Layer - 指定圖層的線寬。

Properties - 由面格變更線寬。

Change 和 ChProp - 以指令行變更線寬。

Plot 和 Print - 選擇性以線寬列印物件。
