選項
說明
是否使用詳細出圖規劃：
-
是 - 會有 16 個選項。
-
否 - 會有 6 個選項。
指定出圖的配置名稱。
-
列示 - 列示圖面中的配置名稱。
-
Model - 只列印模型頁籤。
指定頁面設定的名稱。
輸入名稱，或按 Enter 表示無。
請參考 PageSetup 指令。
指定輸出設備的 PC3 檔。
-
列示 - 列示電腦中的設備名稱。
如預設為無，則必須指定另一名稱。
-
是 - 將圖面列印至檔案。

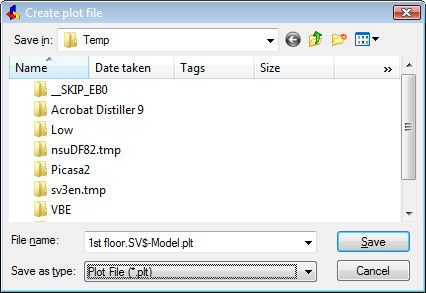

Bricscad 會開啟 建立列印檔 對話方塊。
指定檔名，然後按 儲存。
-
否 - 列印至印表機或其他輸出設備。
或
選擇是否將出圖設定儲存至模型或配置頁籤：
-
是 - 儲存出圖設定，下次出圖時可以取用。
-
否 - 不儲存出圖設定。
選擇是否列印。
-
是 - 列印圖面。
-
否 - 不儲存出圖設定，結束指令。
詳細規劃選項
說明
輸入配置名稱
指定出圖的配置名稱。
-
列示 - 列示圖面中的配置名稱。
-
Model - 只列印模型頁籤。
輸入輸出設備名稱
指定輸出設備的 PC3 檔。
-
列示 - 列示電腦中的設備名稱。
如預設為無，則必須指定另一名稱。
指定圖紙尺寸的名稱。
-
列示 - 列示印表機可用的中的圖紙尺寸。
輸入圖紙尺寸的單位。
-
英吋 - 圖紙尺寸以英吋顯示。
-
公釐 - 圖紙尺寸以公釐顯示。
控制如何在圖紙上列印圖面：
-
直印 - 圖紙長邊呈垂直。
-
水平 - 圖紙短邊呈垂直。
選擇是否列印上下顛倒出圖。
-
是 - 上下顛倒出圖。
-
否 - 正常列印。
指定圖面列印的範圍：
-
顯示 - 列印目前視埠所顯示的範圍。
-
實際 - 列印圖面實際範圍，所有不在凍結的圖層的物件都會列印。
-
最大 - 列印圖面的圖面範圍，圖面範圍是由 Limits 指定設定。
-
視景 - 列印目前或指名的視景。請參考 View command；會提示：
輸入視景名稱 - 指定視景的名稱。
-
視窗 - 列印指定的矩形範圍；會提示：
輸入視窗左下角點 - 指定矩形範圍的第一個角點。
輸入視窗的右上角點 - 指定矩形範圍的另一角點。
指定出圖的比例：
-
英吋列印 （或公釐） - 指定圖紙上多少英吋（或公釐）。
-
圖面單位 - 指定多少圖面單位。
-
F - 根據圖紙縮放圖面。比例是由 Bricscad 依圖面的出圖範圍自動計算。
指定列印的偏移距離。
輸入正數或負數值在 X 和（或）Y 向移動圖面：
-
正數值 - 向上及向右移動。
-
負數值 - 向下及向左移動。
以指定距離移動圖面的左下角。
對於圖紙有一區塊可能會蓋到圖面的情形，此選非常有用。
切換出圖型式的使用：
-
開啟 - 使用出圖型式列印圖面。
-
關閉 - 不使用出圖型式。
出圖型式會覆蓋線寬的設定。
輸入出圖型式表名稱
指定使用的出圖型式。
-
列示 - 列示圖面中的出圖型式名稱。
-
. - 不使用出圖型式。
切換線寬的使用：
-
開啟 - 使用線寬出圖。
-
關閉 - 不使用線寬。
當使用出圖型式出時開啟時，此選項不可使用。
選擇是否移除 3D 圖面的隱藏線：
-
是 - 移除隱藏線。
-
否 - 不移除隱藏線。
將出圖寫入檔案
-
是 - 將圖面列印至檔案。
Bricscad 會開啟 建立列印檔 對話方塊。
指定檔名，然後按 儲存。
-
否 - 列印至印表機或其他輸出設備。
儲存變更至頁面設定
或
儲存變更至 配置名稱
選擇是否將出圖設定儲存至模型或配置頁籤：
-
是 - 儲存出圖設定，下次出圖時可以取用。
-
否 - 不儲存出圖設定。
繼續出圖
選擇是否列印。
-
是 - 列印圖面。
-
否 - 不儲存出圖設定，結束指令。
