Explorer (explorer)

Funktioniert mit Bricscad (Windows) Classic, Pro und Platinum; Bricscad (Linux) Classic und Pro

Öffnet das Dialogfenster Zeichnungs Explorer. Steuert Layer, Layerstatus, Linientypen, Textstile, BKS Koordinatensysteme, benannte Ansichten, Blöcke, Bemaßungsstile, externe Referenzen und angehängte Bilder.

Zugriff auf den Befehl über:

Befehlszeile: explorer

Menü: Werkzeuge | Zeichnungs Explorer...

Werkzeugkasten: Standard |

: explorer

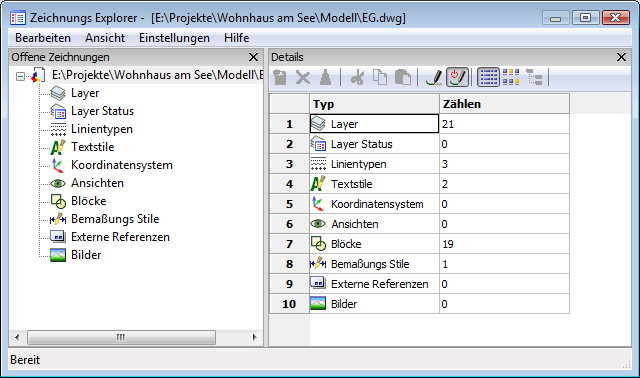

Ein Dialogfenster wird angezeigt:

Drücken Sie die Taste F1, um die Hilfe aufzurufen.

Klicken Sie auf X, um das Fenster zu schließen.

Befehls Optionen

Menü Bearbeiten	Kurztaste	Beschreibung
Neu	Strg + N	Erzeugt ein neues Element.
Löschen	Strg + D	Löscht ein ausgewähltes Element.
Bereinig	Strg + V	Bereinigt nichtverwendete Elemente.
Ausschneiden	Strg + X	Kopiert Elemente in die Zwischenablage und löscht diese dann aus der Zeichnung.
Kopie	Strg + C	Kopiert ein Element in die Zwischenablage.
Einfügen	Strg + V	Kopiert ein Element aus der Zwischenablage.
Umbenenn	F2	Benennt das ausgewählte Elemente um.
Alles markieren	Strg + A	Wählt alle Elemente aus.
Aktuell setzen		Setzt das ausgewählte Element als aktuell.

Menü Ansicht
Werkzeugkasten		Schaltet die Anzeige der Werkzeugleiste.
Statusleiste		Schaltet die Anzeige der Statusleiste.
Details		Zeigt die Elemente in Detailansicht an.
Symbole		Zeigt die Elemente als Symbole an.
Baum Ansicht		Zeigt die Elemente in Baumstruktur an (nur verfügbar für Layerstatus, Bilder, Bemaßungs Stile und Externe Referenzen).
Regen		Regeneriert die Anzeige der Zeichnung, um die Veränderungen durch diesen Dialog sichtbar zu machen.
Wechsle Regen		Schaltet das automatische Regenerieren der Ansicht.
Zeige XRef Layer		Schaltet die Anzeige von Layern von angehängten externen Referenzen.

Menü Einstellungen
Vorgegebenes Explorer Layout wiederherstellen		Stellt das voreingestellte Layout für den Zeichnungs Explorer wieder her.

Werkzeugleiste
Neu	Strg + N	Erzeugt ein neues Element.
Löschen	Strg + D	Löscht ein ausgewähltes Element.
Bereinig	Strg + V	Entfernt nichtverwendete Elemente aus der Zeichnung.
Ausschneiden	Strg + X	Kopiert Elemente in die Zwischenablage und löscht diese dann aus der Zeichnung.
Kopie	Strg + C	Kopiert ein Element in die Zwischenablage.
Einfügen	Strg + V	Fügt ein Element aus der Zwischenablage ein. Kopieren und Einfügen ist hilfreich, um Elemente von einer Zeichnung in eine andere Zeichnung zu kopieren.
Neuzeichnen		Regeneriert die Anzeige der Zeichnung, um die Veränderungen durch diesen Dialog sichtbar zu machen.
Regen Ein/Aus		Schaltet das automatische Regenerieren der Ansicht.
Details		Zeigt die Elemente in Detailansicht an.
Symbole		Zeigt Elemente als Symbole an.
Baum Ansicht		Zeigt die Elemente in Baumstruktur an (nur verfügbar für Layerstatus, Bilder, Bemaßungs Stile und Externe Referenzen).
