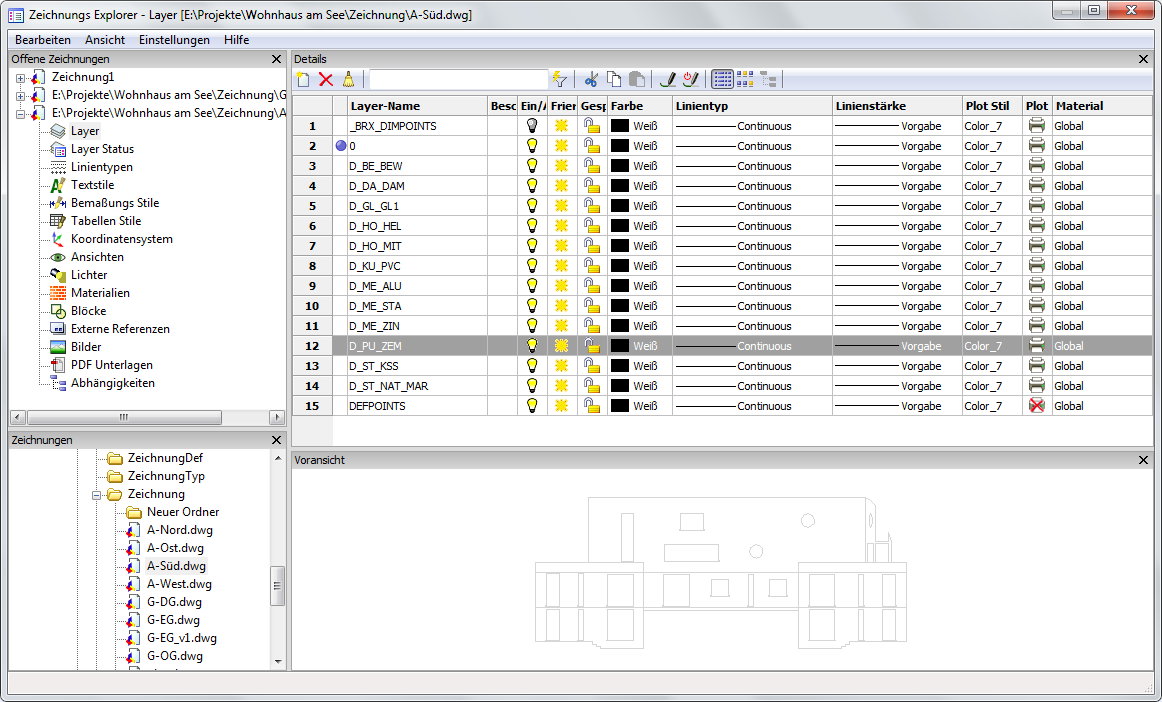

Layer

Option

Beschreibung

Neu

Erstellt neue Layer.

Löschen

Löscht Layer mit Hilfe des Zeichnungs Explorers.

Die folgenden Layer können nicht gelöscht werden:

• 0

• Jeder Layer auf dem Objekte liegen.

Bereinig

Entfernt Layer aus der aktuellen Zeichnung.

Die folgenden Layer können nicht bereinigt werden:

• 0

• Aktueller Layer.

• Jeder Layer auf dem Objekte liegen.

  Filter Text

Wenn gedrückt, werden nur Layer angezeigt, die zum Filter des Text-Feld passen:

• Layer die mit "a" beginnen

• Layer die mit "hatch" beginnen

• Layer bei denen ist das dritte Zeichen ein "a" ist

• Layernamen die 5 Zeichen lang sind

Aktuelles

Zeigt den aktuellen Arbeits-Layer an. Es kann zur gleichen Zeit nur ein Layer aktuell sein.

Layer Name

Zeigt den Namen des Layers an. So benennen Sie einen Layer um:

• Klicken Sie in die Spalte, dann geben Sie ein Zeichen ein, um zum ersten Layer, der mit diesem Zeichen beginnt zu springen.

• Umbenennen:

Beschreibung

(Optional) Beschreibt den Inhalt des Layer. Klicken Sie auf das Feld, und geben Sie dann ein.

Ein/Aus

Schaltet den ausgewählten Layer ein oder aus:

Ein - Schaltet den Layer in der Ansicht sichtbar.

Aus - schaltet ausgewählte Layer unsichtbar, bei der Berechnung der Zeichnungsfläche werden diese berücksichtigt.

Klicken Sie auf das Symbol Glühbirne zum Ändern des Status.

Frieren

Schaltet die ausgewählten Layer gefroren oder getaut:

Tauen - der Layer ist sichtbar.

Frieren - schaltet ausgewählte Layer unsichtbar, bei der Berechnung der Zeichnungsfläche werden diese nicht berücksichtigt und werden beim Export z. B. mit dem Befehl WBlock nicht exportiert.

Klicken Sie auf das Symbol, um den Status zu wechseln.

Gesperrt

Schaltet die ausgewählten Layer zwischen gesperrt und entsperrt:

Entsperrt - setzt den normalen Zustand.

Gesperrt - verhindert, dass Objekte bearbeitet werden können; Objekte sind aber noch sichtbar.

Klicken Sie auf das Symbol, um den Status zu wechseln.

Farbe

Legt die Farbe des Layers fest. Standard-Farbe ist weiß (schwarz).

So ändern Sie die Farbe:

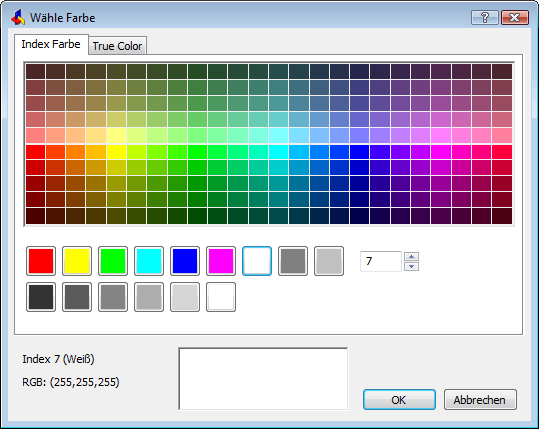

1. Klicken Sie auf ein Farb-Quadrat, um die Dialogbox Wähle Farbe zu öffnen.

2. Wählen Sie eine Farbe, und klicken dann auf OK.

Sehen Sie auch beim Befehl Farbe nach.

Linientyp

Legt den Linientyp des ausgewählten Layers fest. Der Standardwert ist "Continuous". So ändern Sie den Linientyp:

1. Klicken Sie auf eine Linientyp Einstellung.

2. Wählen Sie einen Linientyp aus der Pulldown Liste.

So laden Sie zusätzliche Linientyp Definitionen:

1. Klicken Sie auf die Option Laden....

2. In der Dialogbox Lade Linientypen, wählen Sie einen Linientyp, und klicken Sie dann auf OK.

Sehen Sie auch beim Befehl Linientyp nach.

Linienbreite

Legt die Linienstärke des ausgewählten Layers fest. Voreingestellt ist "Vorgabe". " So ändern Sie die Linienstärke:

1. Klicken Sie auf eine Linienstärken Einstellung.

2. Wählen Sie eine Linienstärke aus der Pulldown Liste aus.

Sehen Sie auch beim Befehl LStärke nach.

Plot Stil

Legt den Plot-Stil der ausgewählten Layer fest. Der Standardwert ist "Color_7". So ändern Sie den Plot-Stil:

1. Klicken Sie auf eine Plot-Stil Einstellung.

2. Wählen Sie einen anderen Plot-Stil aus der Pulldown Liste aus.

Plot-Stile sind nur verfügbar, wenn sie in der Zeichnung aktiviert sind; standardmäßig, sind sie nicht aktiviert. Sehen Sie auch beim Befehl PlotStil nach.

Plot

Schaltet die ausgewählten Layer zwischen Plotten und Nicht-Plotten:

• Plot - druckt Layer.

• Nicht-Plotten - der Layer wird nicht gedruckt.

Klicken Sie auf das Symbol, um den Status zu wechseln.

Material

Definiert das Material des ausgewählten Layer. Standardwert ist "Global". Um das Material zu ändern führen Sie folgende Schritte aus:

• Klicken Sie auf das Material-Feld.

• Klicken Sie erneut, um die Dropdownliste der verfügbaren Materialien anzuzeigen.

• Klicken Sie, um ein Material in der Liste auszuwählen.

Voransicht

Zeigt die Objekte auf dem ausgewählten Layer an.

Option

Tastenkombination

Beschreibung

Neu

Strg + N

Erstellt neue Layer.

Löschen

Strg + D

Löscht Layer aus dem Zeichnungs Explorer. Die folgenden Layer können nicht gelöscht werden:

• 0

• Jeder Layer auf dem Objekte liegen.

Bereinig

Strg + V

Bereinigt Layer in der aktuellen Zeichnung. Die folgenden Layer können nicht bereinigt werden:

• 0

• Aktueller Layer.

• Jeder Layer auf dem Objekte liegen.

Ausschneiden

Strg + X

Schneidet den Layer und seine Eigenschaften aus, und legt ihn in die Zwischenablage.

Kopie

Strg + C

Kopiert den Layer und seine Eigenschaften in die Zwischenablage.

Einfügen

Strg + V

Fügt den Layer aus der Zwischenablage in den Zeichnungs Explorer ein.

Umbenenn

Benennt den ausgewählten Layer um.

Alles markieren

Wählt alle Layer.

Aktuell setzen

Zeigt den aktuellen Arbeits-Layer an. Es kann zur gleichen Zeit nur ein Layer aktuell sein.

Kontext-Menü

Beschreibung

0,

und so weiter

Wählt den aktuellen Arbeits-Layer.

Wenn die Zeichnung zusätzliche Layer enthält, werden die Namen der Layer hier aufgelistet.

Eigenschaften

Öffnet den Bereich Layer des Zeichnungs Explorers.
