Option
Beschreibung
Setzt den Modus für Attribute:
Konstant=Aus
Benutzt den Vorgabe-Wert, der Anwender kann den Wert nicht ändern.
Unsichtbar=Aus
Blendet die Attribute aus; sie werden nicht angezeigt und nicht gedruckt. (Unsichtbare Attribute können mit dem Befehl AttZeig eingeblendet werden.)
Voreingestellt=Aus
Fügt das Attribut ein, ohne dass der Benutzer eine Eingabeaufforderung erhält; das Attribut kann später mit dem Befehl AttEdit geändert werden.
Prüfung=Aus
Zwingt den Benutzer, den Wert ein zweites Mal einzugeben; auf diese Weise wird sichergestellt, das der Wert korrekt eingegeben wird.
<Fertig>:
Drücken Sie die Eingabetaste, um den Befehl fertigzustellen.
Definiert den Bezeichner des Attributes; dies ist der Name, mit dem Bricscad das Attribut identifiziert. Sie können bis zu 255 Buchstaben, Zahlen und Satzzeichen verwenden.
Bestimmt die Benutzeraufforderung, die in der Befehlseile angezeigt wird, wenn das Attribut später in die Zeichnung eingefügt wird. Sie können dieses Feld auch leer lassen; Bricscad verwendet diese Eingabe nur während die Attribute in eine Zeichnung eingefügt werden.
Definiert den Vorgabe-Wert, der bei der Abfrage in spitzen Klammern, wie z. B. <360>, dargestellt wird. Wie bei anderen Vorgaben muss der Anwender nur noch die Eingabetaste drücken, um diesen Wert zu übernehmen.

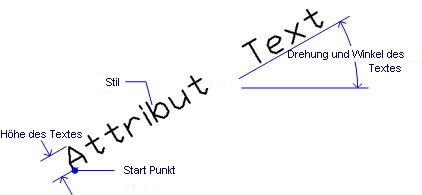

Definiert den Textstil und die Ausrichtung des Textes:
-
Stil definiert den Textstil; geben Sie den Namen eines in der Zeichnung vorhandenen Textstiles ein.
-
Ausrichtung richtet den Text zwischen zwei Punkten aus; die Texthöhe wird angepasst.
-
Einpassen richtet den Text zwischen zwei Punkten aus, die Texthöhe wird beibehalten.
-
Horizontalmittig richtet die Text Grundlinie mittig am gewählten Punkt aus.
-
Mitte der Text wird mittig am gewählten Punkt ausgerichtet.
-
Rechts richtet den Text rechts bündig aus.
-
Justieren es werden weitere Ausrichtungsmöglichkeiten für den Text angezeigt.
-
Startpunkt links ausgerichteter Text.
Definiert die Höhe des Attributtextes, solange diese nicht durch den Textstil oder die Ausrichtung überschrieben wird. Geben Sie einen Wert ein, oder wählen Sie zwei Punkte, um die Höhe zu definieren.
Definiert den Drehwinkel für die Drehung des Textes. Geben Sie einen Wert für den Winkel ein, oder wählen Sie zwei Punkte in der Zeichnung, um den Winkel relativ zu X-Achse zu bestimmen.
