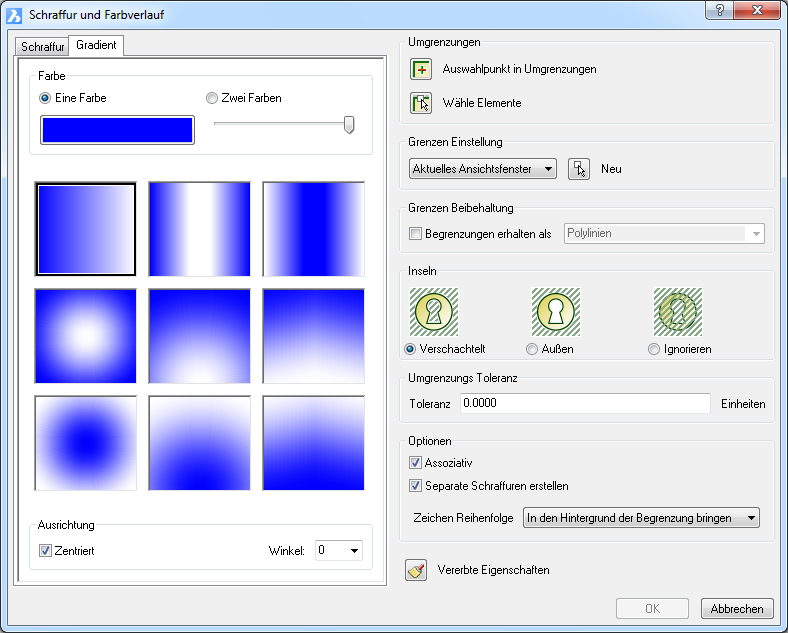

AbStuf (Gradient)

Eine Farbe:

Drücken Sie auf die farbige Schaltfläche, um eine andere Grundfarbe auszuwählen.

Drücken und halten Sie die linke Maustaste, um den Schieberegler zu bewegen:

• Schieben Sie den Regler ganz nach rechts, um einen "Farbe nach weiß" Farbverlauf zu erstellen.

• Schieben Sie den Regler ganz nach links, um einen "Farbe nach schwarz" Farbverlauf zu erstellen.

Zwei Farben:

Drücken Sie auf die farbige Schaltfläche, um eine andere Farbe auszuwählen.

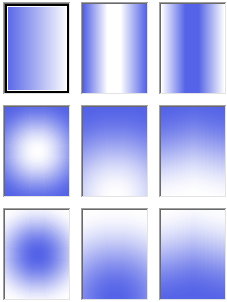

Farbverlauf Muster Name:

Wählen Sie ein Muster. Folgende Optionen stehen zur Verfügung:

Linear - Zylindrisch - Invertiert Zylindrisch

Sphärisch- Halbkugelförmige - Gekrümmt

Invertiert Sphärisch - Invertiert Halbkugelförmige - Invertiert Gekrümmt

Ausrichtung:

Zentriert: Der Farbverlauf wird symmetrisch erstellt;

Nicht zentriert: Der Farbverlauf wird vom linken Rand her aufgebaut.

Winkel: Bestimmt den Winkel des Farbverlaufs, relativ zum aktuellen BKS.

Umgrenzungen

Definiert die geschlossenen Bereiche (Grenzen), in denen das Schraffur Muster platziert wird; der Dialog Schraffur und Farbverlauf wird vorübergehend ausgeblendet und Sie werden in der Befehlszeile aufgefordert:

Geben Sie einen Punkt im Inneren des zu schraffierenden Bereiches ein - wählen Sie einen Punkt innerhalb des geschlossenen Bereiches.

Beachten Sie, dass BricsCAD das Schraffur Muster sofort erstellt, dies erlaubt Ihnen die sofortige Kontrolle des Skalierungsfaktors, Winkels, Ursprungs und weiterer Parameter.

Die Eingabeaufforderung wird ständig wiederholt, um Ihnen die Auswahl weiterer Schraffurbereiche zu ermöglichen. Wenn die Auswahl der Bereiche abgeschlossen ist, drücken Sie die Eingabetaste:

Wählen Sie einen Punkt, um die Grenzen oder den Schraffurbereich zu definieren - drücken Sie die Eingabetaste, um in den Dialog zurückzukehren.

Sie können Bereiche, in denen sich bereits ein Schraffur Muster befindet oder nicht geschlossene Bereiche, nicht wählen.

Wählt Objekte, die als Grenzen für ein Schraffur Muster dienen; der Dialog Schraffur und Farbverlauf wird vorübergehend ausgeblendet und Sie werden in der Befehlszeile aufgefordert:

Objekte wählen - verwenden Sie eine Auswahlmethode, um ein oder mehrere Objekte zu wählen.

Die Eingabeaufforderung erscheint nochmals. Dies erlaubt Ihnen, zusätzliche Bereiche auszuwählen. Wenn die Auswahl der Bereiche abgeschlossen ist, drücken Sie die Eingabetaste:

Objekte wählen - drücken Sie die Eingabetaste, um wieder in den Dialog Attribute extrahieren zurückzukehren.

Diese Option ermöglicht es Ihnen, geschlossene Bereiche, die bereits schraffiert sind, erneut zu schraffieren; offene Bereiche können nicht schraffiert werden.

Begrenzungs Satz

Definiert, wo BricsCAD nach Objekten suchen soll, die als Grenzen für die Schraffur dienen sollen:

• Aktuelles Ansichtsfenster - sucht alle Objekte im aktuellen Ansichtsfenster.

• Bestehendes Set - sucht nur im aktuellen Auswahlsatz nach möglichen Umgrenzungen.

Erstellt eine neue Auswahl von Objekten, aus denen die Schraffur Grenze ermittelt wird; der Dialog Schraffur und Farbverlauf wird vorübergehend ausgeblendet und Sie werden in der Befehlszeile aufgefordert:

Objekte wählen - verwenden Sie eine Auswahlmethode, um ein oder mehrere Objekte zu wählen.

Die Eingabeaufforderung erscheint nochmals. Dies erlaubt Ihnen, zusätzliche Bereiche auszuwählen. Wenn die Auswahl der Bereiche abgeschlossen ist, drücken Sie die Eingabetaste:

Objekte wählen - drücken Sie die Eingabetaste, um wieder in den Dialog Attribute extrahieren zurückzukehren.

Der nächste Schritt ist es, die Schaltfläche "Auswahlpunkte in Umgrenzungen" zu wählen, um den Schraffur Bereich zu wählen.

Grenzen Beibehaltung

Schaltet das Erhalten von Grenzen ein oder aus:

• Ja - erhält die Grenze in der Zeichnung, nachdem dieser Befehl beendet wird.

• Nein - entfernt die Grenze, nachdem die Schraffur erzeugt wurde.

Definiert den Objekttyp der zur Erzeugung der Grenzen benutzt wird:

Polylinien - die Grenzen werden aus Polylinien erzeugt.

Inseln

Wenn eine geschlossene Schraffur Grenze andere Grenzen enthält, wechselt BricsCAD zwischen den schraffierten und unschraffierten Bereiche ab.

Wenn eine geschlossene Schraffur Grenze andere Grenzen enthält, schraffiert BricsCAD nur den äußersten Bereich.

Wenn eine geschlossene Schraffur Grenze andere Grenzen enthält, schraffiert BricsCAD den kompletten inneren Bereich als ob die inneren Grenzen nicht vorhanden wären.

Umgrenzungs Toleranz

Definiert die größte Lücke, die BricsCAD noch ignoriert, wenn die Schraffur-Grenzen nicht vollständig geschlossen sind.

Optionen

Schaltet die Assoziativität der Schraffierungsmuster ein oder aus:

• Ein - assoziativ; wenn die Begrenzung geändert wird, wird das Muster automatisch angepasst.

• Aus - nicht assoziativ; wenn die Begrenzung geändert wird, bleibt das Muster unverändert.

Definiert, wo das Muster relativ zu anderen Objekten liegen soll:

• Keine - Zeichen Reihenfolge wird ignoriert.

• In den Hintergrund - das Muster ist hinter (unter) allen anderen Objekten.

• In den Vordergrund - das Muster ist vor (über) allen anderen Objekten.

• In den Hintergrund der Begrenzung bringen - das Muster wird hinter (unter) der Begrenzung platziert.

• In den Vordergrund der Begrenzung bringen - das Muster wird vor (über) der Begrenzung platziert.

Kopiert die Eigenschaften eines anderen bestehenden Schraffurmusters; der Dialog wird vorübergehend geschlossen und Sie werden in der Befehlszeile aufgefordert:

Wähle Schraffur Objekt, von dem die Eigenschaften kopiert werden sollen: (Wählen Sie ein bestehendes Schraffur- Muster.)

Diese Schaltfläche ist nützlich, um schnell bestehende Schraffureinstellungen aus der Zeichnung zu übernehmen.
