ExpUcs【座標設定】

BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。

図面エクスプローラを使用して、名前のついたUCS(ユーザー座標系)を作成/変更/削除します（"explore user-defined coordinate systems"の略）。

コマンドへのアクセス

コマンド入力 : expucs

エイリアス : uc, dducs, explorer

メニューバー: ツール | 図面エクスプローラー | 座標系

: expucs

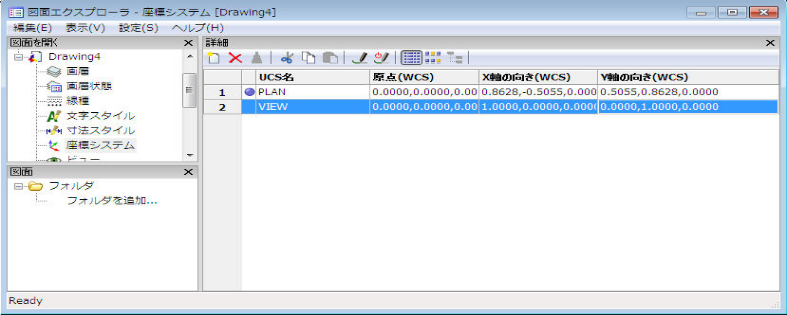

図面エクスプローラダイアログボックスのUCS部分を表示します:

名前を持つUCSを作成/変更し、Xをクリックします。

F1を押し、ヘルプにアクセスします。

コマンドオプション

オプション	説明
UCS名	図面にUCSの名前を表示します；「名前を変更」をクリックします。 UCS は"user-defined coordinate system."の略です。
原点(WCS)	WCSのx,y,z座標はUCSの原点(0,0,0)を表示します；編集不可。 WCSは"world coordinate system."の略です。
X軸の向き（WCS）	WCS座標でx軸を表示します；編集不可。
Y軸の向き（WCS）	WCS座標でｙ軸を表示します；編集不可。
現在	現在のUCSを示します。

ツールバーアイコン
新規	新しいUCSを作成します；図面エクスプローラを終了し、Ucsコマンドを起動します。Ucsコマンドを参照してください。
削除	選択したUCSを削除します；現在のUCS は削除できません。
