Explorer 【エクスプローラ】

BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。

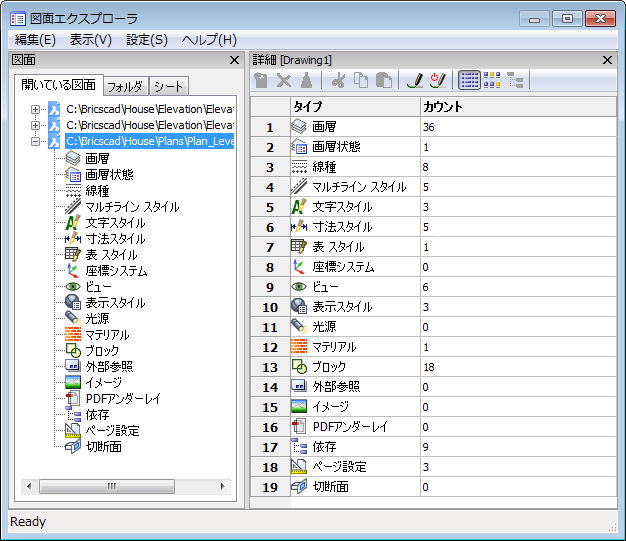

図面エクスプローラが開きます; 設定内容 画層, 画層状態, 線種, マルチラインスタイル, 文字スタイル, 寸法スタイル, 表スタイル, 座標システム, ビュー, 表示スタイル, 光源, マテリアル, ブロック, 外部参照, イメージ, PDFアンダーレイ, 依存, ページ設定,切断面

コマンドへのアクセス

コマンド入力 :  explorer

メニューバー:  ツール | 図面エクスプローラー | (カテゴリーを選択)

ツールバー :  標準 |



: explorer

ダイアログボックスを表示します:



F1 を押してコマンドヘルプを表示します。

Xをクリックして閉じます。

コマンドオプション

編集メニュー / アイコン

ショートカット

説明

新規

Ctrl+N

新規に項目を作成します。

削除(D)

Ctrl+D

選択された項目を削除します。

統合(M)...



選択した画層とその他の画層の内容を統合します。

パージ

Ctrl+P

未使用項目の名前を削除します。

切り取り

Ctrl+X

クリップボードに項目をコピーして、図面から名前を削除します。

コピー

Ctrl+C

クリップボードに項目をコピーします。

貼り付け

Ctrl+V

クリップボードから項目をコピーします。

名前の変更(N)

F2

選択された項目の名前を変更します。

すべてを選択

Ctrl+A

すべて項目を選択します。

現在の状態で設定



現在に選択された項目を設定します。



表示メニュー/ アイコン

説明

図面を開く

チェックした場合、図面枠が表示します。

詳細

チェックした場合詳細沸くが表示します。

プレビュー

チェックした場合プレビュー枠が表示します。

編集

チェックした場合編集枠が表示します。

ステータスバー

図面エクスプローラダイアログボックスのステータスバーの表示を切替えます。



詳細

項目の詳細表示

アイコン

アイコン項目を表示します。

ツリー表示

項目をツリー表示します。(画層状態、寸法スタイル、外部参照、イメージ、PDFアンダーレイ、依存のみに適用)

再作図

変更を反映するために表示を更新します。

再作図を切替えます

表示の自動更新を切替えます。



設定メニュー

デフォルトのレィアウトへ戻す

図面エクスプローラのレイアウトを選択したカテゴリのデフォルトのレイアウトに復元します。

図面エクスプローラのダイアログのレイアウトへの変更は、カテゴリごとに記憶されています。



図面

開いている図面

現在開いている図面の一覧が表示します。

詳細ペインのコンテンツの詳細一覧を参照する図面をクリックします。

フォルダ



自由に図面フォルダのリストを作成することができます。

  • フォルダを追加するためにローカルフォルダを追加アイコン () をクリックします。すべてのサブフォルダが含められます。

  • 図面を開くために図面をダブルクリックします。

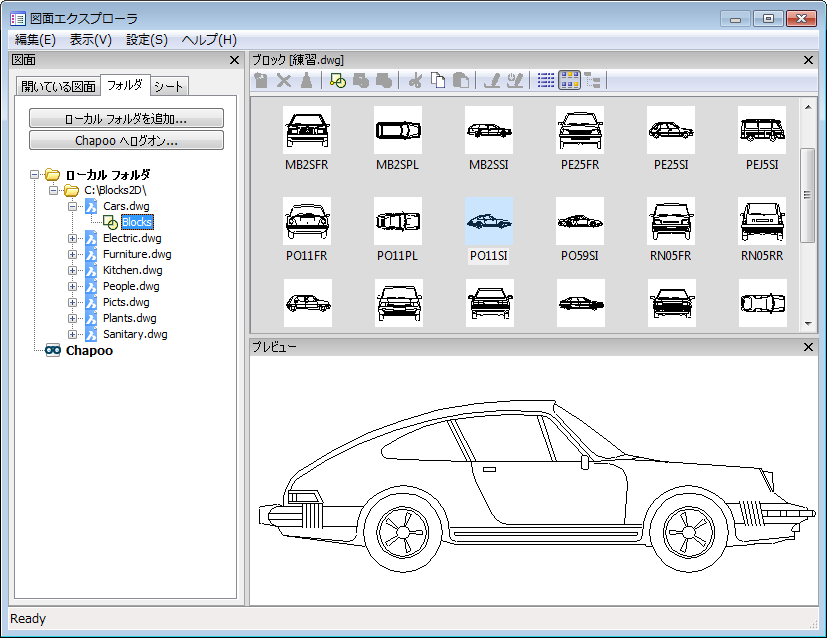

  • ブロック管理:
    作画の前に展開 アイコン (+) をクリックし、図面のブロックを参照するためにブロック () をクリックします。
    アイコン表示 ()のとき、現在の図面内のブロックを配置するためにブロックをダブルクリックします。
    メニュー 挿入手順をコントロールすつために設定メニューのオプションを選択します。

  • 整列: チェックしている場合、ブロックを挿入するためにInsertAligned コマンドが起動します。
    整列オプションがチェックされているとき、固定尺度固定回転角度 オプションは値が使用できません。

  • 固定尺度: チェックした場合、ブロックは固定尺度で挿入されます。

  • 固定回転尺度: チェックした場合、ブロックは固定回転尺度で挿入されます。

ブロック管理



シート

SheetSet コマンドをご参照ください。



詳細

選択した図面内の画層の数を表示します。

エクスプローラの画層をダブルクリックします。(Layer コマンドをご参照ください。).

選択した図面内の画層状態の数を表示します。

エクスプロラーの画層状態をダブルクリックします。 ( LayerState コマンドをご参照ください。).

選択した図面内の線種の数を表示します。

図面エクスプローラの線種をダブルクリックします。 (Linetypeコマンドをご参照ください。)

選択した図面でマルチラインスタイルの数を示します。

エクスプローラーのマルチラインスタイルをダブルクリックします。( MStyle コマンドをご参照ください。).

選択した図面の文字スタイルの数を表示します。

エクスプローラの文字スタイルをダブルクリックします。 (Style コマンドをご参照ください。).

選択した図面の寸法スタイルの数を表示します。

寸法スタイルを確認するためにダブルクリックします。( DimStyle コマンドをご参照ください)

選択した図面の表スタイルの数を表示します。

エクスプローラの表スタイルをダブルクリックします。(TableStyle コマンドをご参照ください。).

選択した図面のユーザー座標系(UCS)の数を表示します。

エクスプローラのシステム座標系をダブルクリックします。(ExpUcsコマンドをご参照ください。)

選択した図面の保存されたビューの数を表示します。

エクスプローラのビューもダブルクリックしてください。( View コマンドをご参照ください。)

選択した図面の表示スタイルの数を表示します。

エクスプローラの表示スタイルをダブルクリックします。(VisualStylesコマンドをご参照ください。)

選択した図面の高原の数を表示します。

エクスプローラの光源をダブルクリックします。( LightList をご参照ください。)

選択した図面のマテリアルの数を表示します。

エクスプローラのマテリアルをダブルクリックします。(Materialsコマンドをご参照ください。)

選択した図面のブロックの数を表示します。

エクスプローラのブロックをダブルクリックします。(ExpBlocks コマンドをご参照ください。)

選択した図面の外部参照(Xref)の数を表示します。

エクスプローラの外部参照をダブルクリックします。 ( Xrefコマンドをご参照ください。)

選択した図面のイメージの数を表示します。

エクスプローラのイメージをダブルクリックします。(Image コマンドをご参照ください。)

選択した図面のPDFアンダーレイの数を表示します。

エクスプローラのPDFアンダーレイをダブルクリックします。(Pdfコマンドをご参照ください。).

選択した図面の依存の数を表示します。

エクスプローラの依存をダブルクリックします。 (eTransmit コマンドをご参照ください。)

選択した図面のページ設定の数を表示します。

エクスプローラのページ設定をダブルクリックします。 ( PageSetup コマンドをご参照ください。)

選択した図面の切断面の数を表示します。

エクスプローラの切断面をダブルクリックします。 ( SectionPlaneSettings コマンドをご参照ください。)

手順

図面エクスプローラーを開く

図面エクスプローラーレイアウトのコントロール

図面を開く

図面フォルダーの追加

開いていない図面からブロックをインサート

図面間での定義のコピー

二つのレイアウトの中身をマージ

関連コマンド

DimStyle - 図面エクスプローラで寸法スタイルの作成と修正を行います。

eTransmit - 図面ファイルと全ての依存関係のパッケージを作成します。(外部参照、イメージ、フォントファイル、印刷設定ファイル、印刷スタイルテーブル、フォントマッピングファイル)

ExpBlocks - 図面エクスプローラで図面の切断ブロックを開きます。

ExpFolders - フォルダータブで図面エクスプローラーを開きます。

ExpUcs - 図面エクスプローラーで名前を付けたUCSを作成、変更、削除します。

Image - 図面エクスプローラーで図面内に画像をインサートします。

LineType - 図面エクスプローラーで線種をロード、設定、作成します。

Layer - 図面エクスプローラーで画層を作成、画層プロパティを変更、画層を削除します。

LayerState - 図面エクスプローラーで画層状態で作成、コントロールします。

LightList - 図面エクスプローラーの光源ダイアログウィンドウをを表示します。

Materials - 図面エクスプローラーでマテリアルを作成し、そのプロパティを編集します。

MStyle - マルチラインスタイルを作成、編集します。

PageSetup - 図面印刷のため、図面エクスプローラー内のページ設定を作成、編集します。

Pdf - 図面エクスプローラーでカレント図面にPDFファイルをアタッチします。

SectionPlaneSettings - 図面エクスプローラーの切断面ダイアログで、切断面図形のプロパティを定義します。

SheetSet - シートセットを管理します。

Style - 図面エクスプローラーでテキストスタイルを作成、変更します。

TableStyle - 図面エクスプローラーの表スタイルダイアログボックスで、表スタイルを作成、編集します。

View - 図面エクスプローラーで名前を付けたビューを作成、設定します。

VisualStyles - 図面エクスプローラーの表示スタイル定義を作成、コントロールします。

Xref - 図面エクスプローラーでカレント図面にDWGファイルをアタッチします。
