Trace 【太線】

BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。

留め継ぎ点に広い幅を持った塗り潰し線を作画します。

コマンドへのアクセス

コマンド入力 : trace

メニューバー : 作画 | 太線

ツールバー: 作画 | 太線 |

: trace

コマンドプロンプト:

幅 <0.5000>: (値を入力します。または、2点を選択、またはEnterを押してデフォルトを適用します)

始点: (点を選択するか、x,y座標を入力します。)

次の点: (他の点を選択します)

次の点: (コマンドを終了するように、Enterキーを押します。)

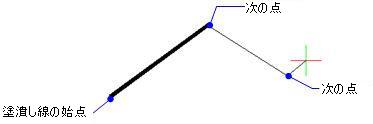

このコマンドは、他とは異なる方法で線分を描画します。

太線は、選択する2点目まで描画されません。

この遅れによりBricsCADは頂点が必要な留め継ぎ点を決定できます。

PLine コマンドがより便利に作図できるため、このコマンドは、使われなくなっていきてます。

コマンドオプション

オプション	説明
幅	幅を指定します。数字を入力するか、2点を選択します。
始点	始点を指定します。点を選択するか、X,Y 座標を入力します。
次の点	以降の終点を指定します。点を選択するか、X,Y 座標を入力します。 Enterキーを押してコマンドを終了します。このコマンドは、頂点を留め継ぎにします。

手順
