Solid 【2D 塗り潰し】

BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。

正三角形または、正方形や2D多角形の塗り潰し図形を作成します。
3Dソリッド図形ではありません。

コマンドへのアクセス

コマンド入力 : solid

エイリアス : plane, so

メニューバー : 作画 | 2D 塗潰し

ツールバー: 作画 | ポリゴン |

: solid

コマンドプロンプト:

長方形(R)/正方形(S)/三角形(T)/<平面の１点目>: (1点を選択するか、オプションを入力します)

2点目: (次の点を選択します)

3点目: (次の点を選択します)

4点目: (四角形を描くために次の点を選択するか、三角形を描くまたは、コマンドを終了するには Enterキーを押します)

3点目: (隣接した三角形を描くには他の点を選択するかまたは、コマンドを終了するには Enterキーを押します)

コマンドオプション

オプション	説明
平面の1点目	多角形の最初のコーナーを指定します。 1点を選択するか座標 x,y を入力します。
2点目	多角形の2番目のコーナーを指定します。 BricsCADは多角形のシェープとサイズを決定します。
3点目	多角形の3番目のコーナーを指定します。

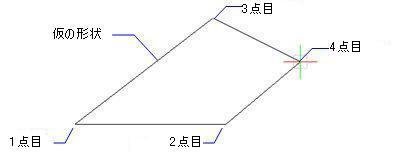

4点目	多角形の4番目のコーナーを指定します。三角形を描くためにプロンプトにEnterキーを押します。

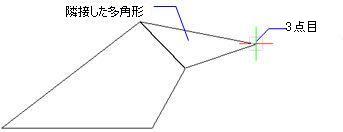

3点目	近接多角形を描き始めます。最初の多角形3点目と4点目は2番目の多角形の最初の点と2点目になります。コマンドを終了するには、Enterキーを押します。
長方形(R)	1つまたは、複数の連なった長方形を作成します。
面の1点目	長方形の１つ目のコーナーを指定します。点を選択するか、X,Y 座標を入力します。
四角形のもう一方のコーナー	四角形の他の点を指定します。
回転角度	長方形の回転角度を指定します。一点を選択するか、角度を入力します。次の四角形を作成するのに、"四角形のもう一方のコーナー"とプロンプトが繰り返えします。

正方形(S)	1つまたは、複数の連なった正方形を作成します。
面の1点目	四角形の１つのコーナーを指定します。点を選択するか、X,Y 座標を入力します。
正方形のもう一方のコーナー	四角形の他の点を指定します。次の四角形を作成するのに、"四角形のもう一方のコーナー"とプロンプトが繰り返えします。

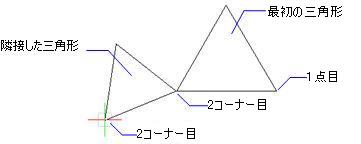

三角形(T)	1つまたは、複数の連なった三角形を作成します。
面の1点目	三角形の頂点を指定します。点を選択するか、X,Y 座標を入力します。

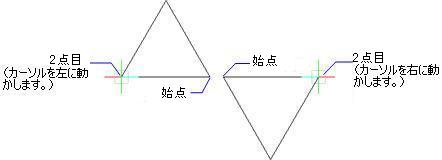

三角形の2点目	三角形の2番目の頂点を指定します。カーソルの移動は三角形の方向を決定します。カーソルを移動します；右 - 三角形を逆さに作成します。左 - 三角形は右上に描かれます。次の三角形を作成するのに、"三角形の2点目"とプロンプトが繰り返えします。

手順

ソリッドを作画する

グリップ編集

グリップを使用して2Dソリッドを直接編集することができます。

ソリッドを選択します。頂点の端点ごとにグリップが表示されます。
ソリッドをストレッチするためにグリップをドラッグします。
