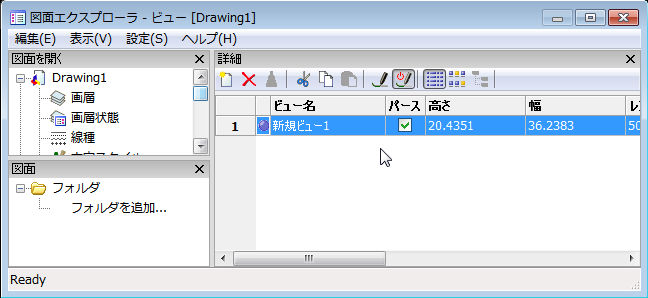

View 【ビュー登録・呼出】

現在

現在のビューを指定します。

ビュー名

ビューの名前を指定します。

「編集」をクリックします。

パース

ビューのパースプロパティを設定します。
オンの場合、ビューは視覚的にパースモードで表示します。
オフの場合、ビューは平行したパースモードで表示します。

高さ

ビューの現在の高さの単位を指定します。

「編集」をクリックします。

幅

ビューの現在の幅の単位を指定します。

「編集」をクリックします。

ビューの方向

x,y,z座標でビューの方向を指定します。

「編集」をクリックします。

ターゲット

視覚的なパースモードのx,y,z座標でビューの目的点を指定します..

「編集」をクリックします。

背景

背景をレンダリングビューに設定します。

フィールドをクリックします。そして、もう一度クリックして、オプションを選択してください。

オプション: Solid, Gradient, Image, Edit.

Sun & Sky オプションはまだ未実装です。

Solid 【2D 塗り潰し】

背景のソリッド色を設定します。

色ボタンをクリックすると色選択ダイアログが開きます。
インデックスカラー または True Colorを選択し、色を定義してOKをクリックします。

グラデーション

背景のグラデーション色を設定します。

回転フィールドで回転角度を定義します。

色セクションで2 または3 を選択します。

平面、中央と底面色ボタンをクリックして色選択ダイアログを表示します。
インデックスカラーまたはTrue Colorを選択し、色を定義してOKをクリックします。

Image 【イメージ管理】

参照ボタンをクリックしてイメージファイルを選択します。
イメージファイルのフォーマットは以下のとおりです。:
*.bmp, *.dib, *.gif, *.jpg, *.jpeg, *.png, *.rle, *.tga, *.tif, *.pcx

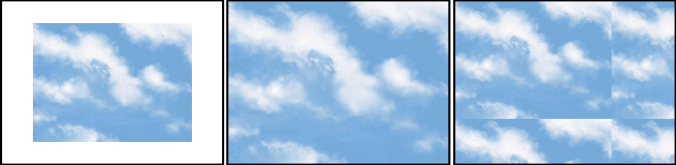

配列オプションボタンをクリックしてイメージの配列を設定します。
オプション:中心(左)、ストレッチ(中心)、タイル(右)

編集(E)

背景の設定を編集します。

New

ビュー名を作成します。ダイアログが非表示になりプロンプトメニューが表示されます。

ビュー : 一覧(?)/保存(S)/窓(W): - オプションを入力します。

一覧(?)

この図面の中に保存されたビューの名前の一覧;プロンプト：

リスト表示するビュー <すべてのビューのリストを表示> - 名前を入力するか、Enterを押してすべてを表示します。

BricsCADは以下のように報告します:

            名前の表示:  新規ビュー1

                   空間:  Model

          ビュー高さ:  10.0830

          ビューの中点:  X=   0.0000  Y=   0.0000

F2を押すとプロンプト履歴ウィンドウを参照できます。

保存(S)

現在のビューポートのビュー名を保存します。

図面エクスプローラーが再度表示します。

窓(W)

ウィンドウに表示された範囲をビューとして保存します; プロンプト:

ビューウィンドウの最初のコーナー: - 点を選択 または x,y 座標を入力してください。

もう一方の角: - 他の点を指定 または x,y 座標を入力してください。

図面エクスプローラーが再度表示します。

削除(D)

警告なしでビュー名を図面から消します。
