VpClip 【ビューポートクリップ】

BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。

レイアウトのビューポートをクリップします。　(VpClipは、"view port clipping"の略)

コマンドへのアクセス

コマンド入力 : vpclip

: vpclip

コマンドプロンプト:

クリップするビューポートを選択: (ビューポート境界を選択します。)

多角形(P) <クリップ図形を選択>: (閉じるオブジェクトを選択するか、Pを入力します。)

「多角形」オプション:

開始点を指示: (点を選択します。)

円弧(A)/距離(D)/フォロー(F)/<次の点>: (他の点を選択するか、オプションを入力します。)

円弧(A)/距離(D)/フォロー(F)/取消(U)/<次の点>: (他の点を選択するか、オプションを入力します。)

円弧(A)/閉じる（C）/距離(D)/フォロー(F)/取消(U)/<次の点>: (多角形を閉じるために、Cを入力します。)

このコマンドはレイアウトタブ内だけで使用できます（ペーパー空間）。

多角形のビューポートは、少なくとも3つの頂点を持たなければなりません。　　　

閉じた図形（例えば円と閉じたポリライン）だけが、ビューポート境界に使用することことができます。

コマンドオプション

オプション	説明
クリップするビューポートを選択	クリップするビューポートを選択します。クリップされたビューポートが再クリップすることができます。クリッピングを取り除くために削除を使用します。

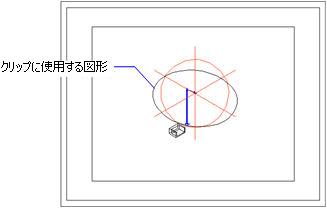

クリップするオブジェクトを選択	閉じているオブジェクトをビューポート境界に変換します。ペーパー空間に図形を描画しなければなりません。
多角形(P)	円弧セグメントで作られた多角形のビューポート境界を描きます；プロンプト: 　　　開始点を指示 - 多角形の始点を表示します。
開始点を指示	多角形の始点を表示します。点を選択するか、X,Y 座標を入力します。
次の点	多角形の次の頂点を指定します。点を選択するか、X,Y 座標を入力します。
円弧(A)	円弧を作成します；プロンプト: 角度(A)/中心(CE)/方向(D)/線分(L)/半径(R)/2点目(S)/<円弧の終点> - オプションを入力します。詳しくは、Arc【円弧】コマンドを参照してください。
距離(D)	次のセグメントのために距離と角度を指定します；プロンプト: セグメント距離 - 距離を入力するか、ポイントを選択することによって、表示します。セグメントの角度 - 角度を入力するか、ポイントを選択することによって、表示します。
フォロー(F)	前のセグメントと同じ角度に次のセグメントを描きます。線の長さ - セグメントの長さを指定します。
Undo 【元に戻す】	最後のセグメントを元に戻します。
閉じる(C)	多角形を閉じます。
削除(D)	クリッピング境界線を削除して、最初の矩形のビューポートを返します。 (クリップされたビューポートを選択する時だけ、このオプションは出ます)
