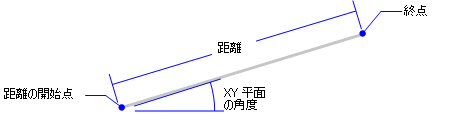

2点間の角度、距離を表示します。
コマンドへのアクセス
コマンド入力 : dist
割り込みコマンド : 'dist
エイリアス : di
メニューバー : ツール | 情報 | 距離
ツールバー: 情報 |
: dist
コマンドバーの表示:
距離を計測する始点: (点を選択、または、座標を入力します。)
終点: (他の点を選択、または、座標を入力します。)
実行例:
長さ＝4.3167、 XY平面からの角度＝220、 XY平面からの角度＝0
dX = -3.3302, dY = -2.7466, dZ = 0.0000
|
注意 |
DRAGSNAP をオンに設定し、ダイナミック寸法を有効にしている場合、適切な図形スナップを使い2つ目のポイントにカーソルを合わせると、距離がダイナミック入力欄に表示されます。 |
コマンドオプション
|
オプション |
説明 |
|
距離計測の始点を指定します。 |
|
|
距離計測の終点を指定します。 |
関連コマンド
Area - 図形の面積、円周、周長を計測します。
Id - 選択した箇所のX、Y、Z座標を表示します。
List - 面積等、図形のパラメータをコマンドバーに表示します。
MassProp - ソリッドモデルやリージョンのプロパティを表示します。
Properties - 面積等、図形のパラメータをパレットに一覧表示します。
