DmDeformPoint [ポイントを移動]

Platinum Platinum Platinum

領域や3Dソリッド/サーフェス上にある点を任意の3D方向に移動することで、それらを変形させます。選択された面はスムーズに変形します。面の間にG1またはG2の連続性がある場合は、変形後に保存されます。

コマンドへのアクセス

コマンド入力: dmdeformpoint

メニューバー: モデル | ダイレクトモデリング | 変形 | ポイントを移動

ツールバー: ダイレクトモデリング |

: dmdeformpoint

コマンドバーの表示:

3Dソリッドの面、サーフェスのいずれかを選択: （3Dソリッドの面、サーフェス、リージョンのいずれかを選択します。）

セット内の図形: 1

3Dソリッドの面、サーフェスのいずれかを選択: （同じ3Dソリッドの繋がっている面を選択するか、Enterを押します。）

変形点を指示、または [パラメータ(P)] <デフォルト点を使用>: （ポイントを指定するか、Enterを押してデフォルト点を承認します。）

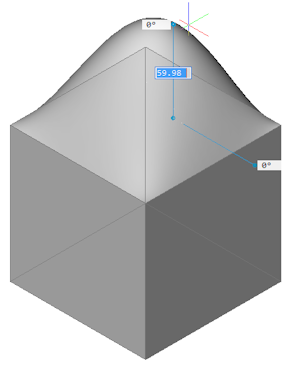

選択した図形は、変形点の面法線方向に向かってダイナミックに変形します。

変形値を指示、または [変形点(T)/方向(D)/基点(B)]: （ポイントを指定するか、値を入力します。）

コマンドオプション

オプション	説明
パラメータ(P)	コマンドバーの表示: パラメータを変更 [アルファ(A)/ベータ(B)/ガンマ(G)/デルタ(D)] <実行>: アルファ: 伸長抵抗を指定します。3つの値で表すことのできる2階テンソルです。各値は必ず0または正の値にしてください。アルファU：U方向性アルファV：V方向性アルファシータ：サーフェスのUとV主方向と材料プロパティの方向間の角度。ベータ: 曲げ抵抗を指定します。アルファと同様、ベータもベータu、ベータv、ベータシータの3つの値で定義します。各値は必ず0または正の値にしてください。ガンマ: 曲げ変化率に対する抵抗を指定します。この値は、必ず0または正の値にしてください。デルタ: デフォルト形状からの逸脱に対する抵抗を指定します。この値は、必ず0または正の値にしてください。
変形点(T)	コマンドバーの表示: 変形点を指示: 1点を指定します。図形は、指定された点に向かって変形します。
方向(D)	コマンドバーの表示: 軸図形を選択、または、方向を定義 [2点(2P)/X軸/Y軸/Z軸] <2点>: オプションを選択するか、2点を指定し、Enter押して押し出し方向を定義します。選択した図形は、指定した方向にダイナミックに変形します。コマンドバーの表示: 変形値を指示、または、[変形点(T)/方向(D)/基点(B)]: ポイントを指定するか、値を入力するか、オプションを選択します。
基点(B)	コマンドバーの表示: 新しい変形点を指示: 1点を指定します。コマンドバーの表示: 変形値を指示、または、[変形点(T)/方向(D)/基点(B)]: ポイントを指定するか、値を入力するか、オプションを選択します。
