DmTwist [ツイスト]

Pro, Platinum Pro, Platinum Pro, Platinum

軸周りの2点によって定義される部分をツイストさせ、3Dソリッド、サーフェス、リージョンを編集します。

コマンドへのアクセス

コマンド入力: dmtwist

メニューバー: モデル | ダイレクトモデリング | 変形 | ツイスト

ツールバー: 変形 |

リボン: ソリッドまたはサーフェス | 変形 |

クワッド: モデル |

: dmtwist

コマンドバーの表示:

ツイストするオブジェクトを選択: （ソリッド、サーフェス、リージョンを選択します。）

セット内の図形: 1

ツイストするオブジェクトを選択: （続けてオブジェクトを選択するか、右クリックします。）

ツイスト軸の始点を入力: （ツイスト変形を開始する箇所を指定します。）

ツイスト軸の終点を入力: （ツイスト変形を終了する箇所を指定します。）

ツイスト始点を選択: （始点を指定します。）

ツイスト角を指定、または設定 [連続性]: （角度を動的に指定するか、値を入力する、またはCと入力して連続性を設定します。）

コマンドオプション

オプション

説明

連続性

非変形部から変形部への変化をシャープにするかスムーズにするかをコントロールできます。

コマンドバーの表示:

連続性を指定 [G0/G1/G2] - オプションを選択します。

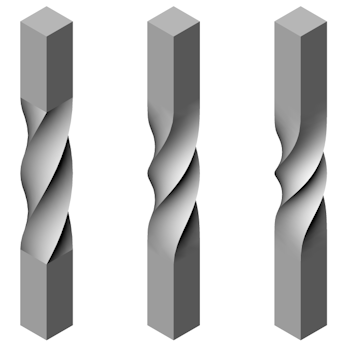

G0: 連続性なし（左）、G1: 正接面（中央）、G2: 曲率連続性（右）
