SmExport2d [2Dエクスポート]

Sheet Metal Sheet Metal Sheet Metal

板金ボディの展開図を.dxf / .dwg形式の2Dプロファイルとしてエクスポートします。

コマンドへのアクセス

コマンド入力:  smexport2d

メニューバー:  板金 | 展開 | DXFへエクスポート

ツールバー:  板金 |

リボン: 板金 | フラット化 |

: smexport2d

コマンドバーの表示:

書き出しを開始するフランジ面を選択: （開始面を指定します。)

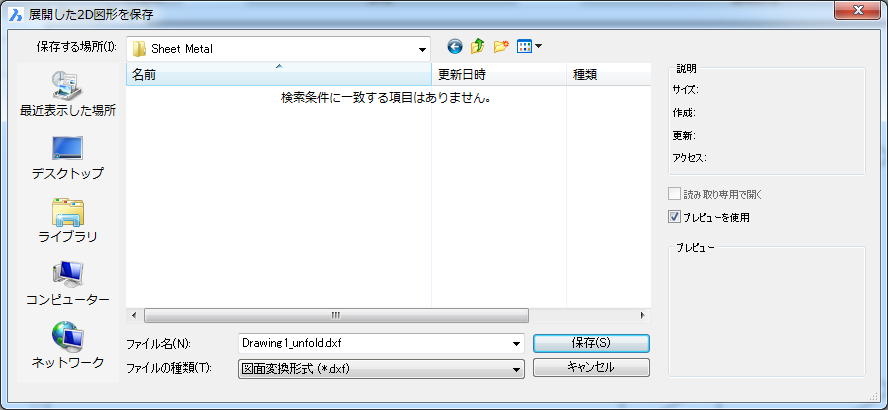

ファイル ダイアログボックスが表示されます。

ファイル形式を選択します: dwg または dxf

コマンドオプション

オプションはありません。

関連コマンド

SmAssemblyExport - 現在の図面のアセンブリ構造を分析し、SmConvert および SmExport2d コマンドを実行して、結果の .dxf ファイルを展開情報と共に出力フォルダに保存します。

SmExportOSM - 板金ソリッドを.osm (Open Sheet Metal)ファイル形式 (本来はCADMAN-B CAM システム用)にエクスポートします。

SmUnfold - 板金部品の2Dまたは3D展開図を作成します。
