SmExportOSM [OSM書き出し]

Sheet Metal Sheet Metal Sheet Metal

板金ソリッドを.osm (Open Sheet Metal)ファイル形式 (本来はCADMAN-B CAM システム用)にエクスポートします。

コマンドへのアクセス

コマンド入力: smexportosm

メニューバー: 板金 | 展開 | OSMへエクスポート

ツールバー: 板金|

リボン: 板金 | フラット化 |

: smexportosm

コマンドバーの表示:

板金ボディーを選択、または [近似精度(A)/最小エッジ長さ(L)]: （板金ボディを選択するか、オプションを選択します。）

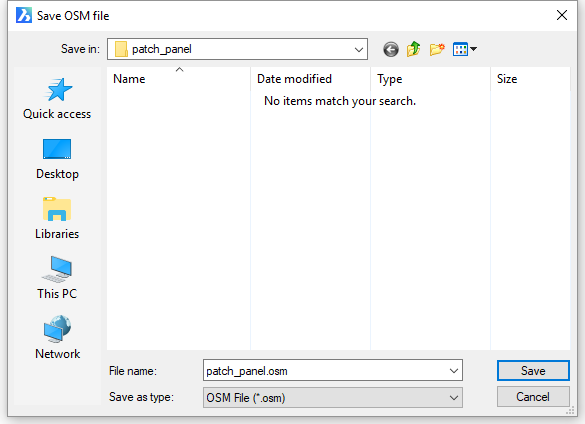

ファイルダイアログを表示します。

コマンドオプション

オプション

説明

近似精度(A)

OSM ファイル形式は、線分や円弧と置き替わるスプラインが必要です。この近似の精度（スプラインからのセグメント/円弧の許容偏差）はSmExportOSM コマンドの実行ごとに設定することができます。

OSMにエクスポートした部品はドキュメントの MEASUREMENT システム変数の値に応じてミリ系またはインチ系で保存されます。ドキュメントの INSUNITS（作図単位）は、適切な尺度が考慮されます。

最小エッジ長さ(L)

結果の .osm ファイル内のエッジの最小長さをコントロールします。
