SmRepair [板金を修復]

Sheet Metal Sheet Metal Sheet Metal

板金の3Dソリッドモデルの面に厚みを与える事で、修復を行います。すべての厚さを持つ面がフランジに対して垂直になります。

ロフトベンドを持つ部品固有の問題を修正します:隣接するベンドをマージし、フランジとの接線方向の接続を提供します。

このコマンドを使い、間違ったベンドを正しいベンドに変換することができます。単一の間違ったベンドを選択すると、修復されます。3Dソリッドを選択した場合は、すべての間違ったベンドが正しいベンドに変換されます。

コマンドへのアクセス

コマンド入力: smrepair

メニューバー: 板金 | 板金を修復

ツールバー: 板金 |

リボン: 板金 | ヒール |

: smrepair

コマンドバーの表示:

修復する面を選択: （面を選択します。）

失われた詳細をスキャンしますか (時間がかかるかもしれません)? [はい(Y)/いいえ(N)/設定(S)] <いいえ>: （Enterキーを押すか、オプションを選択します。）

選択した面に対して垂直な板厚面を持ち、隣接するロフトベンドがないボディが作成されます。

選択した面に開口部がある場合、その大きさと位置が保持されます。選択した面の反対側に開口部がある場合は、大きさと位置が調整されます。

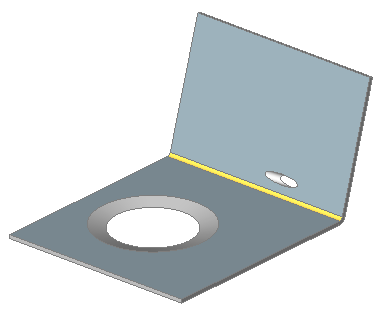

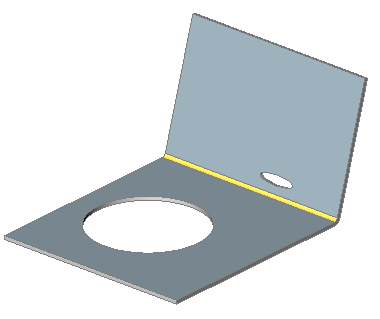

修正前	修正後

コマンドオプション

オプション

説明

失われた詳細をスキャンしますか

修復後に残った部品を検索し、別モデルとして保持します。

コマンドバーの表示:

スキャン許容差を入力 <0.01>:: 値を入力するか、Enterを押してデフォルト値を入力します。

スキャン許容差：初期のモデルの体積の割合は無視され、より大きいボディのみ保持されます。例：スキャン許容差＝0.25の場合、初期のボディより25％大きい体積を持つ部品のみ保持されます。

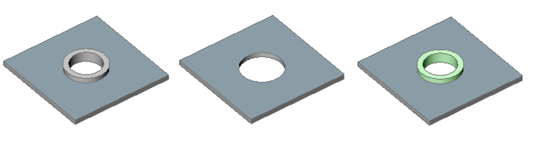

左から右：

認識されていないフォームフィーチャーを持った初期モデル
スキャンせずにSmRepairを行ったモデル:円形要素が削除されています。
SmRepairとスキャンを行ったモデル。2つのボディが生成されます：穴を持った水平フランジと分かれたボディ(緑でハイライトされます)。各ボディは必要に応じてUNIONコマンドで合わせることができます。

設定(S)

コマンドバーの表示:

ロフトベンドの修復を可能にしますか? [はい(Y)/いいえ(N)] <はい>:

隣接するロフトベンドも修正するかオン/オフで設定します。

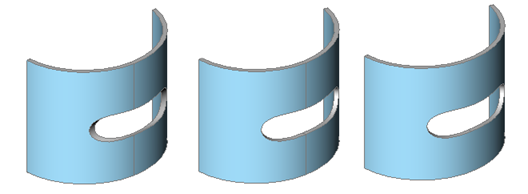

左から右：

手順
