Chamfer

適用於 Bricscad（Windows）專業版及標準版、Bricscad（Linux）標準版

斜切物件邊緣。

指令輸入

指令行： chamfer

指令別名： cha

功能表：修改 | 倒角

工具列：修改 | 倒角/圓角 |

: chamfer

指令行顯示提示：

目前的倒角距離1 = 0.5000、距離2 = 0.5000 ，選取第一個物件或或 [設定(S)/聚合線(P)/角度(A)/距離(D)/方式(M)/修剪(T)/復原(U)/多重(M)]:（選取物件，或輸入選項。）

選取第二個物件: （選取另有一物件。）

交叉倒角。

聚合線倒角。

指令選項

選項	說明
選取第一個物件	選取倒角的第一個物件。開放的物件可以倒角，閉合的聚合線可以用聚合線選項進行倒角。無法在兩聚合線間進行倒角，但可以是一條線及一條聚合線。
選取第二個物件	選取倒角的第二個物件。兩物件可以不相交，但不能不行。
設定	顯示設定對話方塊設定倒角參數。
聚合線	對聚合線的線段進行倒角；會提示：請選取 2D 聚合線: （選取至少有兩線段的聚合線。）
角度	會在指令行提示倒角長度和倒角角度，並將倒角方式設為長度-角度.
距離	會在指令行提示第一個倒角距離和第二個倒角距離，並將倒角方式設為距離-距離.
方式	會在指令行提示設定倒角方式。選項有：角度及距離。
修剪	會在指令行提示設定修剪模式。
復原	復原在多重模式時前次的倒角。
多重	以相同設定進行多次倒角。

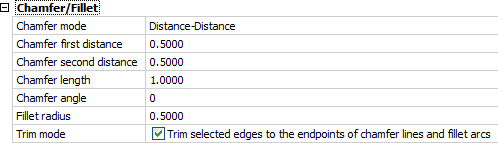

設定

設定	說明

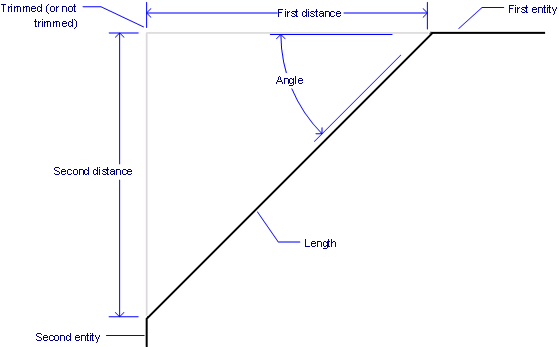

倒角方式	控制如何建立倒角：距離-距離 - 指定兩個距離。長度-角度 - 指定長度及角度。
倒角第一距離	指定倒角第一距離的預設值。
倒角第二距離	指定倒角第二距離的預設值。
倒角長度	指定倒角長度的預設值。
倒角角度	指定倒角角度的預設值。
修剪模式	切換物件修剪的模式：是 - 會將相交的物件線修剪到倒角線的端點。否 - 不會修剪選取的物件。

相關指令

Break - 移除物件的一部份。

Fillet - 圓斜切物件邊緣。

Settings - 設定倒角的參數。

SolidEdit - 編輯實體物件的面、邊及體。

Trim - 以其他相交的物件切割物件。
