SolidEdit

選項

說明

輸入實體編輯選項 [面(F)/邊緣(E)/主體(B)/復原(U)/結束(X)]:

指定要編輯的類型。

輸入選項。

面

編輯 3D 實體和 2D 面域的面；會提示：

輸入面編輯選項 [擠出(E)/移動(M)/旋轉(R)/偏移(O)/錐形(T)/刪除(D)/複製(C)/顏色(L)/復原(U)/結束(X)]: - 輸入選項。

按 Enter 回到上一提示。

請參考下方 面編輯選項。

邊緣

編輯 3D 實體和 2D 面域的邊緣；會提示：

輸入邊緣編輯選項 [複製(C)/著色(L)/復原(U)/結束(X)] - 輸入選項。

按 Enter 回到上一提示。

請參考下方 邊緣編輯選項。

主體

編輯 3D 實體（主體）；會提示：

輸入主體編輯選項 [蓋印(I)/分隔(P)/薄殼(S)/清理(L)/檢查(C)/復原(U)/結束(X)] - 輸入選項。

按 Enter 回到上一提示。

請參考下方 主體編輯選項。

復原

復原最後的編轉動作。

結束

結束指令。

面編輯選項

輸入面編輯選項 [擠出(E)/移動(M)/旋轉(R)/偏移(O)/錐形(T)/刪除(D)/複製(C)/顏色(L)/復原(U)/結束(X)]:

說明

擠出

擠出選取的面或面域；會提示：

選取面或 [復原(U)/移除(R)/全部(ALL)] - 選取要擠出的面：

• 點選一個或更多的面。

• 移除 - 由選集中移除面。

• 復原 - 復原最後選取的動作。

• 全部 - 選取實體中所有的面。

• Enter - 繼續下一項提示：

指定擠出的高度或 [路徑(P)] - 指定高度，或輸入 P 選取物件定義路徑：

• 正數 - 從面向外擠出。

• 負數 - 從面向內擠出。

指定擠出的錐形角度 - 指定角度，或輸入 0 不呈錐形：

• 正數 - 向內錐形（越來越窄）。

• 負數 - 向外錐形（越來越寬）。

請參考 Extrude 指令。

路徑

選取物件定義擠出的形狀及方向；會提示：

選取擠出路徑 - 選取一個開放的物件，例如線、弧、聚合線或雲形線。

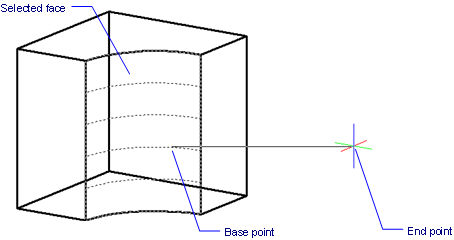

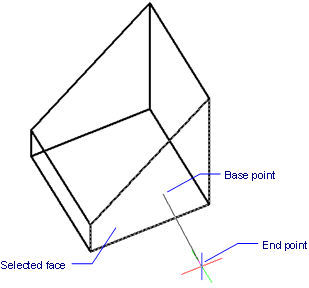

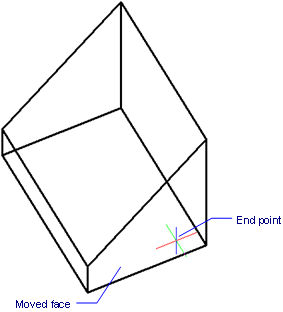

移動

移動選取的面；會提示：

選取面或 [復原(U)/移除(R)] - 選取要編輯的面。

選取面或 [復原(U)/移除(R)/全部(ALL)] - 按 Enter 繼續.

指定基準點或 [向量(V)] - 點選一點，輸入 XYZ 座標，或輸入 V。

指定終點 - 點選另一點。

請參考 Move 指令。

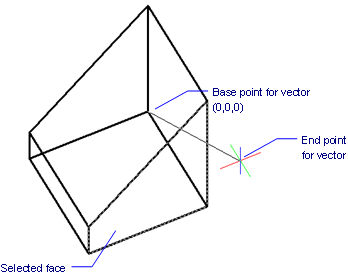

向量

指定一點，計算原點至點選點間的位移；會提示：

指定終點 - 點選一點，或 輸入 XYZ 座標。

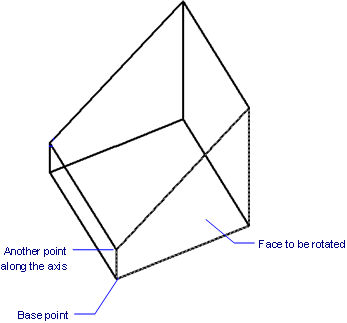

旋轉

繞一軸傾斜選取的面；會提示：

選取面或 [復原(U)/移除(R)] - 選取要編輯的面。

選取面或 [復原(U)/移除(R)/全部(ALL)] - 按 Enter 繼續.

指定基準點 - 點選旋轉軸的第一點。

指定軸上的第二點 - 點選旋轉軸的第二點。

指定旋轉角度 - 指定角度:

• 正數 - 繞軸逆時鐘方向旋轉面。

• 負數 - 繞軸順時鐘方向旋轉面。

請參考 Rotate 指令。

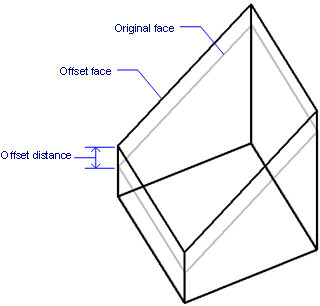

偏移

擴展選取的面；會提示：

選取面或 [復原(U)/移除(R)] - 選取要編輯的面。

選取面或 [復原(U)/移除(R)/全部(ALL)] - 按 Enter 繼續.

指定偏移距離 - 輸入距離:

• 正數 - 向外偏移面（主體變大）。

• 負數 - 向內偏移面（主體變小）。

請參考 Offset 指令。

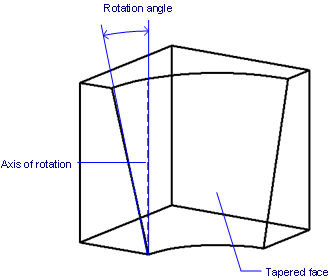

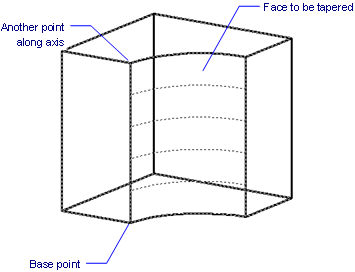

錐形

錐形選取的面；會提示：

選取面或 [復原(U)/移除(R)] - 選取要編輯的面。

選取面或 [復原(U)/移除(R)/全部(ALL)] - 按 Enter 繼續.

指定基準點 - 點選軸的第一點。

指定軸上的第二點 - 點選軸的第二點。

指定錐狀角度 - 指定角度:

• 正數 - 繞軸逆時鐘方向旋轉面。

• 負數 - 繞軸順時鐘方向旋轉面。

刪除

刪除選取的面，並修補模型；會提示：

選取面或 [復原(U)/移除(R)] - 選取要編輯的面。

選取面或 [復原(U)/移除(R)/全部(ALL)] - 按 Enter 繼續.

選取的面會被刪除，Bricscad 會修補 3D 實體。

不能刪除如上圖中立方體的面。

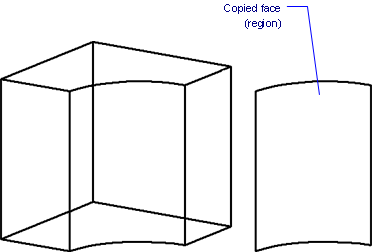

複製

複製面；選取的面會轉換為面域。

會提示：

選取面或 [復原(U)/移除(R)] - 選取要編輯的面。

選取面或 [復原(U)/移除(R)/全部(ALL)] - 按 Enter 繼續.

指定基準點或 [向量(V)]: - 點選一點、輸入座標，或輸入 V.

指定終點 - 點選另一點。

使用 邊緣 | 複製 選項將邊緣複製為線。

向量

指定一點，計算原點至點選點間的位移；會提示：

指定終點 - 點選一點，或 輸入 XYZ 座標。

顏色

變更選取面的顏色；會提示：

選取面或 [復原(U)/移除(R)] - 選取要編輯的面。

選取面或 [復原(U)/移除(R)/全部(ALL)] - 按 Enter 繼續.

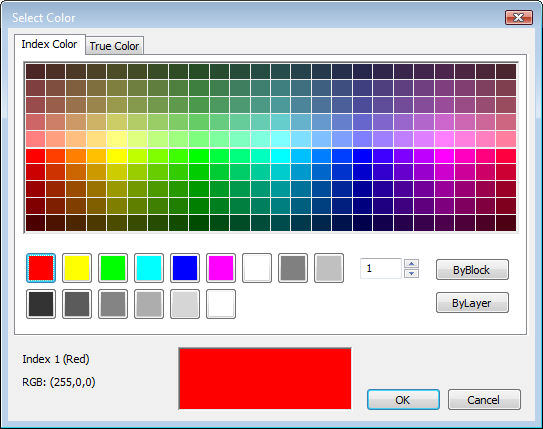

顯示選取顏色對話方塊：

選取一個顏色，然後按 確定。

（注意：此選項沒有作用。）

復原

復原最後的編轉動作。

結束

回到上一個提示。

邊緣編輯選項

輸入邊緣編輯選項 [複製(C)/著色(L)/復原(U)/結束(X)]:

說明

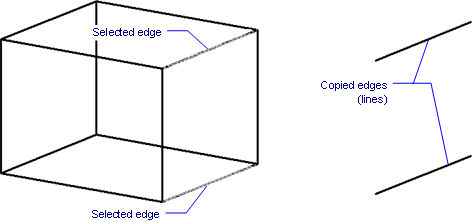

複製

複製選取的邊緣，並轉換為線；會提示：

選取邊緣或 [復原(U)/移除(R)] - 選取要變更的邊緣。

選取邊緣或 [復原(U)/移除(R)/全部(ALL)] - 按 Enter 繼續.

指定基準點或 [向量(V)] - 點選一點, 輸入 XYZ 座標，或輸入 V.

指定終點 - 或點選另一點，或輸入 XYZ 座標.

複製的邊緣會轉換為線物件。

顏色

變更選取邊緣的顏色；會提示：

選取邊緣或 [復原(U)/移除(R)] - 選取要變更的邊緣。

選取面或 [復原(U)/移除(R)/全部(ALL)] - 按 Enter 繼續.

顯示選取顏色對話方塊：

選取一個顏色，然後按 確定。

（注意：此選項沒有作用。）

復原

復原最後的編轉動作。

結束

回到上一個提示。

主體編選項輯

輸入主體編輯選項 [蓋印(I)/分隔(P)/薄殼(S)/清理(L)/檢查(C)/復原(U)/結束(X)]:

說明

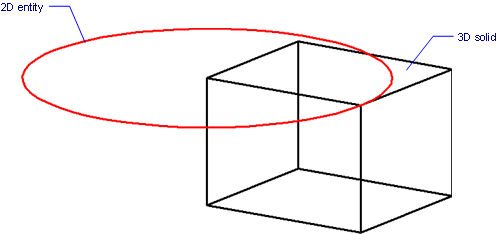

蓋印

將 2D 物件蓋印在 3D 實體上；會提示：

選取3D實體 - 選取一個實體。

選取欲蓋印的物件- 選取一個在面上或相交的 2D 物件。

刪除來源物件 [是(Y)/否(N)] <否> - 輸入 Y 或 N。

• 是 - 刪除 2D 物件。

• 否 - 不刪除 2D 物件。

選取欲蓋印的物件- 選取其他 2D 物件，或按 Enter 結束。

2D 物件必須在 3D 實體的任一面上，或和 3D 實體相交的。

可以擠出蓋印的物件。

分隔

分隔不相連的 3D 實體；會提示：

選取3D實體 - 選取一個實體。

此選項不能用在以布林運算（交集、聯集、差集）建立的實體。

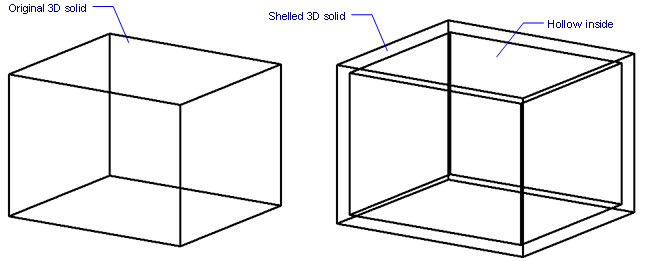

薄殼

將 3D 實體轉運為空心的物件；會提示：

選取3D實體 - 選取一個實體。

選取面或 [復原(U)/加入(A)/全部(ALL)] - 移除的面可獲得不同的結果。

輸入薄殼偏移距離: - 輸入距離。

• 正數 - 向外薄殼主體。

• 負數 - 向內薄殼主體。

如薄殼的偏移距離大於 3D 實體，此指令會失敗。

清理

清理 3D 實體；會提示：

選取3D實體 - 選取一個實體。

清理作業會移除所有多餘的邊緣、頂點及未使用的幾何圖形。

檢查

確認 3D 實體物件為有效的實體；會提示：

選取3D實體 - 選取一個實體。

典型的列示如下：

復原

復原最後的編轉動作。

結束

回到上一個提示。
