Fillet

適用於 Bricscad（Windows）專業版及標準版、Bricscad（Linux）標準版

在物件的邊緣加入外圓角與內圓角。

指令輸入

指令行： fillet

指令別名： f

功能表：修改 | 圓角

工具列：修改 | 倒角/圓角 |

: fillet

指令行顯示提示：

目前的圓角半徑 = 0.5000 ，選取第一個物件或 [設定(S)/聚合線(P)/半徑(R)/修剪(T)/復原(U)/多重(M)]: （選取一物件、輸入選項，或輸入 R 變更半徑。）

選取第二個物件: （選取另一物件。）

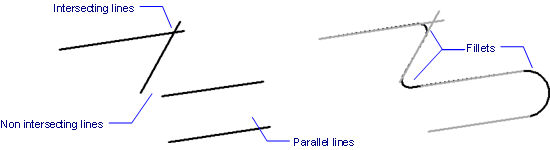

可以在相交、不相交及平行的物件做圓角。

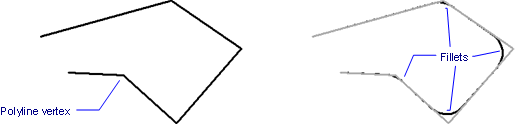

在聚合線的所有線段做圓角。

指令選項

選項	說明
選取第一個物件	選取一物件。下列物件可以做圓角：線，包括平行線。單一聚合線的所有線段，兩條聚合線不可以做圓角。射線，包括平行射線。建構線，包括建構射線。弧。圓。
選取第二個物件	選取物件。
設定	顯示設定對話方塊設定圓角參數。圓角半徑 - 設定圓角弧的半徑。修剪模式 - 控制圓角的選取邊緣是否修剪。
聚合線	對聚合線的線段進行圓角；會提示：請選取 2D 聚合線: - 選取 2D 聚合線。聚合線的所有線段會做圓角。
半徑	在指令行提示輸入圓角半徑。
修剪	會在指令行提示設定修剪模式。
復原	復原在多重模式時前次的圓角。
多重	以相同設定進行多次圓角。

相關指令

Break - 移除物件的一部份。

Chamfer - 斜切物件邊緣。

Settings - 設定圓角的參數。

SolidEdit - 編輯實體物件的面、邊及體。

Trim - 以其他相交的物件切割物件。
