適用於 Bricscad（Windows）專業版及標準版、Bricscad（Linux）標準版
以多種方式繪製圓。
指令輸入
指令行： circle
指令別名： c
功能表： 繪圖 | Circle
工具列： 2D 繪圖 |
: circle
指令行顯示提示：
指定圓的中心點或 [三點(3P)/兩點(2P)/相切-相切-半徑(TTR)/弧轉圓(A)/多重(M)]: （指定一點，或輸入選項。）
指定圓的半徑或 [直徑(D)]: （點選一點，輸入距離或輸入選項。）
繪製圓需要中心點及直徑及半徑，
也可指定二點或三點或半徑及二個切點，
或由弧轉為圓。
指令選項
|
選項 |
說明 |
|
指定圓的中心點。輸入 XYZ 座標，或在圖面上點選一點。 |
|
|
指定圓的直徑；會提示： 指定圓的直徑- 輸入距離、座標或點選一點。 |
|
|
指定圓的半徑；會提示： 指定圓的半徑- 輸入距離、座標，或點選一點. |
|
|
|
指定圓周上兩點建立圓；會提示： 指定圓直徑的第一個端點 - 輸入座標，或點選一點。 指定直徑的第二點 - 輸入座標，或點選另一點。 此選項的縮寫是2P。 |
|
|

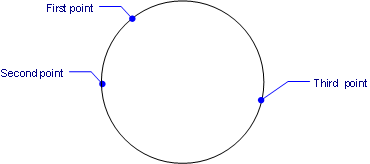

指定圓周上三點建立圓；會提示： 指定圓上的第一點 - 輸入座標，或點選一點. 指定第二點 - 輸入座標，或點選另一點. 指定第三點 - 輸入座標，或點選另一點. 此選項的縮寫是3P。 |
|
|

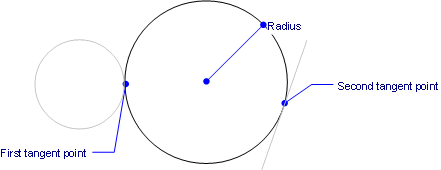

以兩個其他物件上的切點及半徑建立圓；會提示： 指定物件上的點做為圓的第一個切點 - 輸入座標，或點選一物件。 指定物件上的點做為圓的第二個切點 - 輸入座標，或點選另一物件。 指定圓的半徑- 輸入距離，或點選二點. 此選項的縮寫是TTR。 切點 鎖點會在提示指定切點時自動開啟。 |
|
轉換弧成閉合的圓；會提示： 選取弧: （選取一弧。） 請參考 Arc 指令。 |
|
|
重覆指令直到按 Esc 鍵。 |
|
掣點編輯
圓可以使用掣點編輯：
選取圓，會有五個掣點。
拖曳掣點會產生下列作用：
拖曳四分點掣點可以拉伸圓（調整圓半徑）。
拖曳中心點掣點可以移動圓。
相關指令
Arc - 建立弧。
Change - 變更圓的直徑。
Ellipse - 建立橢圓。
Join - 將弧串接為圓。
Donut - 繪製以聚合線構成的圓環。
DimRadius 及 DimDiameter - 標註圓。
Center - 鎖點至圓的中心點。
Quadrant - 鎖點至圓上 90 度的四分點。
Tangent - 鎖點至圓的切點。
