DimRadius

適用於 Bricscad（Windows）專業版及標準版、Bricscad（Linux）標準版

標註弧及圓的半徑。

指令輸入

指令行：  dimradius

指令別名：  dimrad, dra

功能表：  標註 | 半徑

工具列：  標註 |

: dimradius

指令行顯示提示：

選取要標註的弧或圓: （選取弧、聚合線弧線段或圓。）

標註文字 = \A1;%%c2.5806

指定標註線位置或 [文字(T)/角度(A)]: （點選標註線的位置，或輸入選項。）

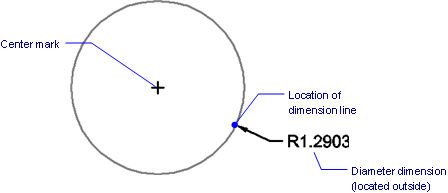

半徑標註置於圓外側

半徑標註置於圓內側

指令選項

掣點編輯

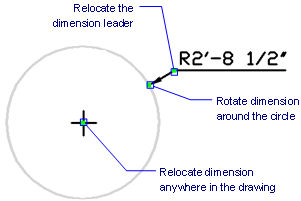

半徑標註可以使用掣點編輯：

1. 選取半徑標註，會顯示掣點。

2. 拖曳掣點會產生下列作用：

3. • 拖曳圓上的掣點可以繞圓旋轉引線及文字。

   • 拖曳引線上的掣點可以調整引線及文字的位置。

   • 拖中心點上的掣點可以調整標註線的位置。

相關指令

DimDiameter - 建立圓與弧的直徑標註。

DimCenter - 建立圓和弧的中心點標記。

DimLinear - 建立線性標註：水平、垂直及旋轉。

DimAligned - 建立對齊物件的線性標註。

DimBaseline - 以相同基準線來建立數個線性標註或角度標註。

DimContinue - 從最後一點建立線性標註或角度標註。

DimAngular - 建立測量角度的角度標註。

DimLeader 和 Leader- 建立具有文字、圖塊或公差的引線。

DimOrdinate - 在一點上建立一個測量 X 及 Y 座標的標註。

Tolerance - 建立幾何公差。

Dim - 進入「標註」指示建立及編輯標註。

Dim1 - 進入「標註」指示執行單一標註指令。

DimEdit - 編輯標註物件上的標註文字和延伸線。

DimTEdit - 變更標註文字的位置。

DdEdit - 編輯標註文字。

Properties - 由面板編輯標註的性質。

DimStyle - 由圖面總管建立和編輯標註型式。

-DimStyle - 由指令行儲存及應用標註型式。

Style - 設定標註型式使用的字型。

DimOverride - 取代目前標註型式的標註系統變數。
