適用於 Bricscad（Windows）專業版及標準版、Bricscad（Linux）標準版
繪製具有寬度的圓。
指令輸入
指令行： donut
指令別名： do, doughnut
功能表： 繪圖 | 環
工具列： 2D 繪圖 | 多邊形 |
: donut
指令行顯示提示：

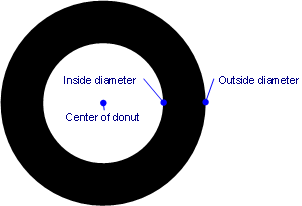

指定環的內側直徑或 [三點(3P)/兩點(2P)/相切-相切-半徑(TTR)] <0.5000>: （點選一點、輸入數值，或輸入選項。）
指定環的外側直徑: （輸入數值，或點選兩點。）
指定環的中心點: （輸入座標，或點選一點。）
環是以兩個寬的弧組成的聚合線。
指令選項
|
選項 |
說明 |
|
|
以圓周上兩點繪製環；會提示： 指定環的寬度 - 輸入數值，或點選兩點。 指定圓直徑的第一個端點 - 輸入座標，或點選一點. 指定直徑的第二點 - 輸入座標，或點選另一點. 此選項的縮寫是 2P。 |
|
|
以圓周上三點繪製環；會提示： 指定環的寬度 - 輸入數值，或點選兩點。 指定環上的第一點 - 輸入座標，或點選一點. 指定第二點 - 輸入座標，或點選另一點. 指定第三點 - 輸入座標，或點選另一點. 此選項的縮寫是 3P。 |
|
|

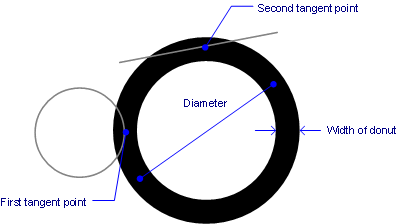

以兩個其他物件上的切點及半徑建立圓；會提示： 指定環的寬度 - 輸入數值，或點選兩點。 指定環的直徑 - 輸入數值，或點選兩點。 指定物件上的點做為環的第一個切點- 輸入座標，或點選一物件。 指定物件上的點做為環的第二個切點 - 輸入座標，或點選另一物件。 此選項的縮寫是 TTR。 |
|
|
指定環的內外徑及中心點繪製環；會提示： 指定環的外側直徑 - 輸入數值，或點選兩點。 |
掣點編輯
環可以使用掣點編輯：
選取環，會有四個掣點。
拖動一個掣點來拉伸環（調整直徑）。
相關指令
Circle - 繪製正規的圓。
PLine - 繪製直線及弧的聚合線。
Rectang - 繪製矩形聚合線。
PEdit - 編輯聚合線與三維多邊形網面。
3dPoly - 建立 3D 的聚合線。
Polygon - 建立一個等邊的閉合聚合線。
