Solid
適用於 專業版、標準版
建立三或四邊規則或不規則的 2D 實面，不是繪製 3D 實體。
指令輸入
指令行： solid
指令別名： plane, so
功能表： 繪圖 | 2D 實面
工具列： 2D 繪圖 | 多邊形 | 2D 實面
: solid
指令行顯示提示：
指定實面第一點或 [矩形(R)/方形(S)/三角形(T)]: （指定一點，或輸入選項。）
指定第二點: （點選另一點。）
指定實面第三點: （點選另一點。）
指定第四點: （點選另一點 繪製四邊實面，或按 Enter
繪製三邊實面，並結束指令。）
指定實面第三點: (點選另一點繪製三邊實面，或按 Enter 結束指令。）
指令選項
|
選項
|
說明
|
|
指定實面第一點
|
Specifies the first corner of the polygon.
點選點或輸入 XY 座標。
|
|
指定第二點
|
指定多邊形的第二點。

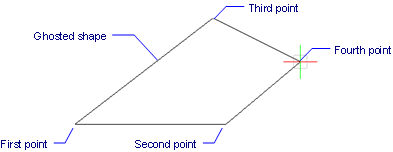

Bricscad 會顯示多邊形的預覽。
|
|
指定實面第三點
|
指定多邊形的第三點。
|
|
指定第四點
|
指定多邊形的第四點。
按 Enter 繪製三邊形實面。
|
|

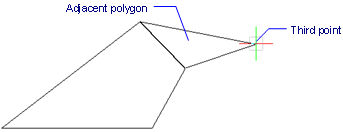

指定實面第三點
|
開始繪製一個相鄰的多邊形。
第一個多邊形的第三、四點會成為下一多邊形的第一、二點。
按 Enter 結束指令。
|
|
矩形
|
繪製一個或數個相接的矩形。
|
|
指定實面第一點
|
指定矩形的第一點。
點選一點，或輸入 XYZ 座標。
|
|
指定矩形另一角點
|
指定實面旋轉角度。
|
|
指定實面旋轉角度
|
指定矩形的旋轉角度。
點選一點，或指定角度。
指定實面旋轉角度
的提示會重覆出現，可繪其他矩形。
|
|
|
|
方形
|
繪製一個或數個相接的正方形。
|
|
指定實面第一點
|
指定方形的第一點。
點選一點，或輸入 XYZ 座標。
|
|
指定方形的第二個角點
|
指定矩形的另一個角點。
指定方形的第二個角點
的提示會重覆出現，可繪其他正方形。
|
|
|
|
三角形
|
繪製一個或數個相接的正三角形。
|
|
指定實面第一點
|
指定三角形的第一點。
點選一點，或輸入 XYZ 座標。
|
|
指定正三角形第二角點
|
指定三角形的第二點。

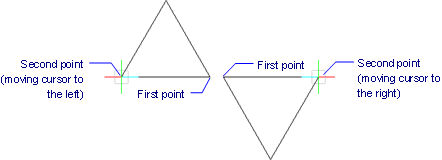

以游標的移動控制三角形的方向：
-
向右 - 繪製倒三角形。
-
向左 - 繪製正三角形。

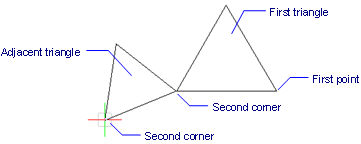

指定正三角形第二角點 的提示會重覆出現，可繪其他正方形。
|
掣點編輯
2D 實面可以使用掣點編輯：
-
選取 2D 實面，每個頂點都有一個掣點。
-
拖動一個掣點來拉伸 2D 實面。
相關指令
Fill - 切換 2D 實面的顯示。
Trace - 繪製等寬線。
BHatch 和 Hatch - 由對話方塊繪製填實樣式的剖面線。
-BHatch 和 -Hatch - 由指令行繪製填實樣式的剖面線。
Boundary 和 -Boundary 在一個封閉的區域建立一條聚合線。
Properties - 變更 2D 實面的性質。
|
