PlotterManager

適用於專業版、標準版

建立印表機及其化輸出設備使用的 PC3 出圖規劃檔；會執行 PlotConfig.exe 應用程式。

指令輸入

指令行： plottermanager

功能表：檔案 | 繪圖機管理員

: plottermanager

顯示視窗:

雙擊 PC3 檔以編輯出圖規劃檔，如 default.pc3。

變更性質，然後按確定。

雙擊建立繪圖機規劃建立新的出圖規劃檔。

選取性質，然後按確定。

會提示輸入出圖規劃檔的名稱：

輸入名稱，然後按確定。

新的 PC3 檔會儲存在 %appdata%\Bricsys\Bricscad\Vn\zh_TW\plotconfig 資料夾。

指令選項

一般選項	說明
說明	繪圖機規劃的說明，顯示在工具提示。此欄位是選擇性的。

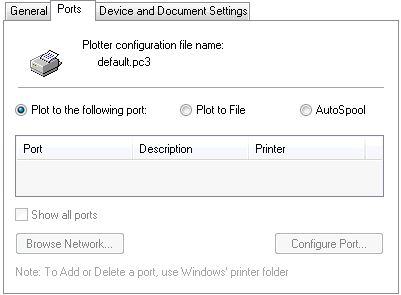

埠選項
出圖至下列連接埠	將圖面列印至指定連接埠的印表機。
出圖至檔案	將圖面列印至檔案，檔案可用其他軟體讀取。
自動佇列	將圖面傳送至佇列，控制如何以及何時列印圖面。佇列程式必須單獨設置。
顯示所有連接埠	顯示這台電腦所有本機及網路的連接埠名稱。
瀏覽網路	開啟瀏覽網路視窗，可選取網絡的印表機。
規劃連接埠	開啟規劃連接埠對話方塊，可規劃選取的連接埠。

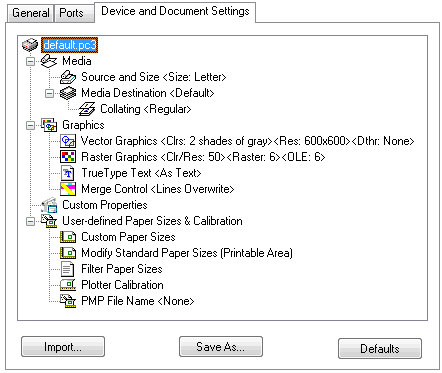

設備與文件設定選項
媒體	指定使用的媒體（紙張）。
	指定如何整理頁面：無 - 正常列印。一般 - 同時列印每一圖面的配置。此選項在多份數列印多配置時很有用。

圖形	指定如何處理圖形。

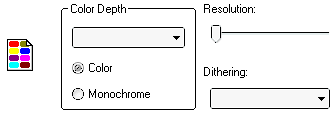

向量圖形	指定如何處理向量圖形。顏色深度 - 指定使用顏色的數量。彩色 - 以彩色輸出圖面。黑白 - 以黑白輸出圖面。解析度 - 調整解析度。調色 - 設定調色的類型。 Bricscad 的圖面通常是向量圖形。

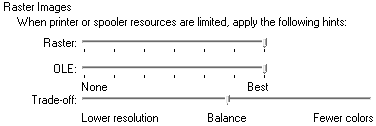

	指定如何處理點陣圖形。 Raster - 調整如何處理向量圖形。 OLE - 調整 OLE 物件如何列印：無- 不列印 OLE 物件。最佳 - 以最高品質列印 OLE 物件。折衷項目 - 指定有非常大的點陣影像佔用太多的記憶體時，Bricscad 如何處理圖面：減低解析度 - 以全部的顏色、較低解析度列印圖面。平衡 - 以儘量多的顏色、儘量高的解析度列印圖面。減少色彩 - 以較少的顏色、完整的解析度列印圖面。圖面中貼附的影像是點陣影像。
	指定如何處理 TrueType 文字：以文字出圖 - 印表機印機最好擁有所需的字體。以圖形出圖 - 列印至檔案最佳。
	指定如何合併重疊的線：線段覆蓋 - 較高繪圖順序的物件會覆蓋其他物件。線段合併 - 指定物件的顏色混合合併，可看見較低繪圖順序的物件。

自訂性質	開啟自定義屬性對話方塊。此對話方塊列出選取輸出設備的獨特性質。不同的設備有不同的內容。

使用者定義圖紙大小及校正

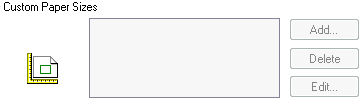

	設定自訂的圖紙尺寸。加入 - 加入圖紙尺寸。刪除 - 刪除圖紙尺寸。編輯 - 加入圖紙尺寸。

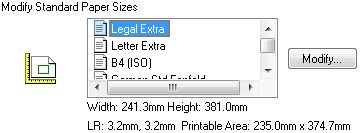

	修改標準圖紙大小：修改 - 顯示自訂圖紙大小對話方塊。請參考下方。

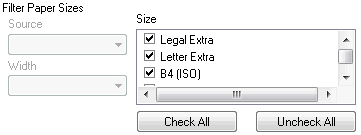

	減少圖紙尺寸列示的數量，圖紙尺寸的列示，通常會顯示輸出設備的圖紙尺寸，實際您可能只需要有少數幾個尺寸。點選不在出圖對話方塊中出現的尺寸旁的檢查方塊。全部勾選 - 包含所有圖紙尺寸。全部不勾選 - 排除所有圖紙尺寸。
繪圖機校正	校正繪圖機。校正繪圖機 - 開啟繪圖機校正精靈。請參考下方。筆式繪圖機需要此選項進行校正。
PMP 檔名	指定 PMP 檔名。 PMP 檔儲存自訂圖紙尺寸及繪圖機的校正資料，和 PC3 檔相關連。貼附 - 閛示開啟對話方塊，選取一個 PMP 檔，然後按開啟。儲存 PMP - 顯示另存新檔對話方塊，輸入檔名，然後按儲存。分離 - 移除貼附的 PMP 檔。

匯入	匯入 PCP 和 PC2 檔；顯示出圖元件對話方塊。點選確定。顯示匯入對話方塊。選取一個 PCP 或 PC2 file，然後按匯入. PCP 和 PC2 是舊格式的出圖規劃檔。
另存	顯示另存新檔對話方塊，將設定儲存為 PC3 檔。輸入檔名，然後按儲存。 PC3 檔儲印表機的規劃。每一台印表機或繪圖機可以有多個 PC3 檔。
預設值	以預設值重設所有設定；會提示：是否要全部設定為預設值? - 輸入 Y 或 N。
