Rotate3D

選取要旋轉的物件

選取要旋轉的物件。

可以用任何選取方式選取一個或更多物件。

按 Enter 結束選取。

二點

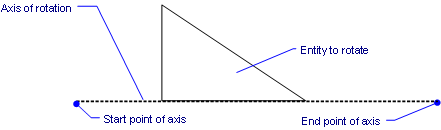

指定旋轉軸的起點。

在軸上指定第二點

指定旋轉軸的終點。

物件

使用物件做為旋轉軸；會提示：

選取一條線、圓、弧、2D 或 3D 聚合線段 - 選取物件。

Bricscad 依物件的類型來設定旋轉軸：

• 弧 - 垂直於弧所在的平面並通過圓心。

• 圓 - 垂直於圓所在的平面並通過圓心。

• 橢圓 - 垂直於橢圓所在的平面並通過圓心。

• 線 - 與線對齊。

• 2D 聚合線直線段 - 與線段對齊。

• 2D 聚合線弧線段 - 垂直於弧所在的平面並通過圓心。

• 3D 聚合線 - 與線段對齊。

最後一個

使用最後一個旋轉軸。

視景

以目前視景做為旋轉軸；會提示：

請在視景方向軸上指定一點 - 指定軸的位置。

旋轉軸平行於檢視的方向，並穿過點選的點。

X軸

以 X 軸做為旋轉軸；會提示：

請在 X 軸上指定一點 - 指定軸的位置。

旋轉軸平行於 X 軸，並穿過點選的點。

Y軸

以 Y 軸做為旋轉軸；會提示：

請在 Y 軸上指定一點 - 指定軸的位置。

旋轉軸平行於 Y 軸，並穿過點選的點。

Z軸

以 Z 軸做為旋轉軸；會提示：

請在 Z 軸上指定一點 - 指定軸的位置。

旋轉軸平行於 Z 軸，並穿過點選的點。

旋轉角度

指定物件旋轉的角度：

• 點選二點。

• 輸入正或負數角度。

正數角度會由正 X 軸向逆時鐘方向旋轉。

基準

指定新的基準角度；會提示：

指定基準角度 - 指定旋轉的基準角度。

指定新角度 - 指定物件旋轉的角度。

此選項可以指定不同的起點角度。
