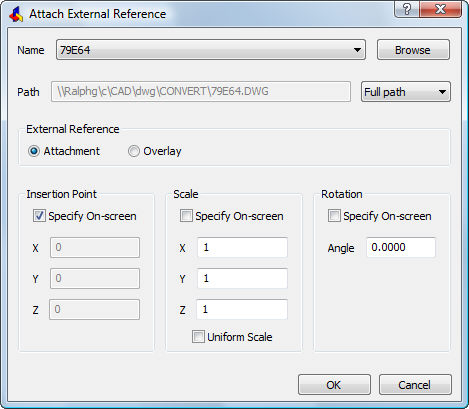

XAttach

名稱

指定貼附圖檔的名稱。

如有一個以上的圖檔貼附在圖面上，可由下拉列示選取：

選取其他的名稱可以編輯參考的性質。

瀏覽

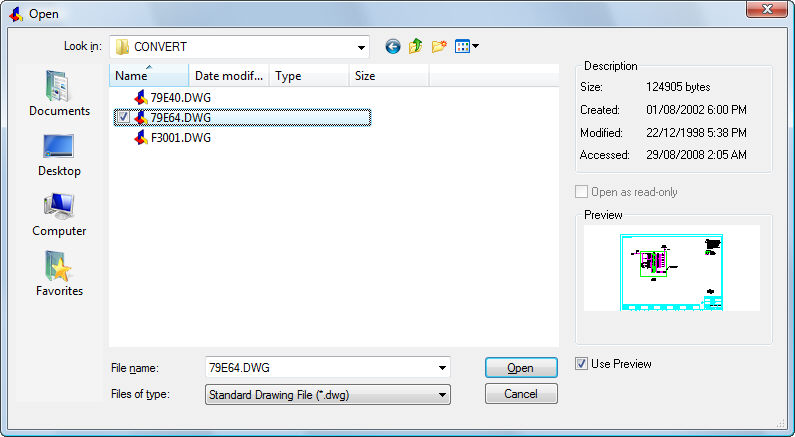

開啟 選取圖檔 對話方塊。

選取一個 DWG 檔，然後按 開啟。

選取其他的檔案稱，可以不離開對話方塊貼附其他的圖面。

路徑

顯示 Bricscad 記憶的路徑。

可以編輯此欄，使用 瀏覽 按鈕變更檔案的路徑。

完整路徑

由下拉列示點選不同的路徑類型：

• 完整路徑 - 儲存圖檔的磁碟及路徑，例如：

c:\cad\dwg\filename.dwg

• 相對路徑 - 儲存相對於圖檔的路徑，例如：

..\filename.dwg

圖檔儲存過才能使用此選項。

（..\ 表示上層資料夾。）

• 無路徑 - 不儲存磁碟及路徑，只保留檔案名稱，例如：

filename.dwg

外部參考

指定如何貼附外部參考。

• 貼附 - 貼附參考及巢狀參考。

• 覆疊 - 只貼附第一層的參考。

插入點

指定外部參考的左下角位置。

螢幕上指定

控制插入點的提示：

• 開啟 - 關閉對話方塊後指定插入點；會提示：

指定圖塊插入點 - 點選一點 或 輸入 XYZ 座標.

• 關閉 - 在對話方塊中指定插入點的座標。

X

Y

Z

指定外部參考插入點的 XYZ 座標。

使用 0,0,0 在圖面的原點插入外部參考。

比例

指定外部參考的比例。

螢幕上指定

控制比例的提示：

• 開啟 - 關閉對話方塊後指定比例；會提示：

輸入 X 比例係數或 [角點(C)/X/Y/Z] - 輸入比例，或輸入選項，或按 Enter 使用預設值 值。

輸入 Y 比例係數<使用 X 比例係數(1.000000)> - 輸入比例，或輸入選項，或按 Enter 使用預設值 值。

• 關閉 - 在對話方塊中指定 X、Y、Z 向的比例。

X

Y

Z

指定外部參考 X、Y、Z 向的比例。

使用 1,1,1 保持外部參考原始的比例。

相同比例

使 Y及 Z 向的比例和 X 向相同。

旋轉

指定外部參考比例旋轉角度。

螢幕上指定

控制角度的提示：

• 開啟 - 關閉對話方塊後指定角度；會提示：

指定旋轉角度 - 輸入角度，或按 Enter 使用預設值。

• 關閉 - 在對話方塊中的角度欄指定角度。

角度

指定繞插入點旋轉的角度。

正數會逆時鐘方向旋轉外部參考。

使用 0 保持外部參考原始的方向。
