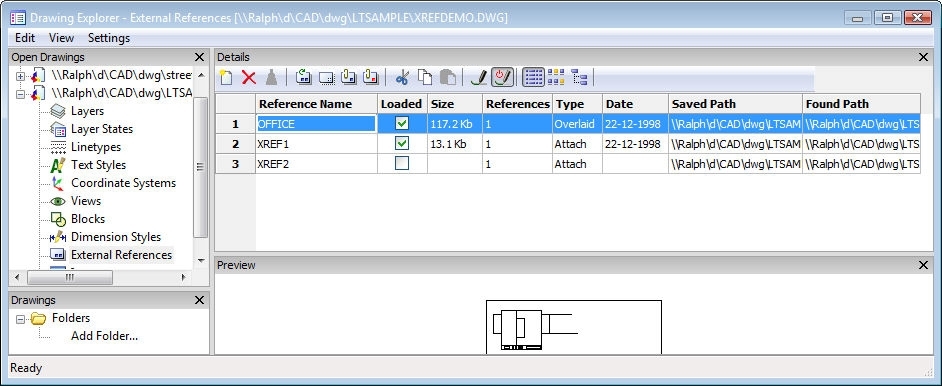

XRef

參考名稱

外部參考的名稱，此名稱可以編輯變更。

點選重新命名。

已載入

切換外部參考的載入。

• 開啟 - 載入外部參考，使其為可見。

• 關閉 - 卸載外部參考，變為不可見。

點選變更載入狀態。

大小

顯示外部參考圖檔的大小，非常大的檔案會降低系統的速度。

參考

顯示外部參考在圖面中貼附的次數。

類型

顯示外部參考是貼附或覆疊：

• 貼附 - 會顯示所有的外部參考。

• 覆疊 - 只會顯示巢狀外部參考的第一層。

必須卸載然後以貼附或覆疊重新載入，才能變更類型。

日期

顯示外部參考圖檔的日期，對於是否使用使用最新版本有所幫助。

儲存路徑

顯示第一次載入外部參考圖檔的原始路徑。

如找不到路徑，點選此欄，然後按 按鈕，會顯示 選取檔案 對話方塊：

1. 尋找遺失的 DWG f檔。

2. 點選 開啟。

找到位置

顯示目前外部參考圖檔的路徑，此路徑大多會和 儲存路徑 相同。

貼附外部參考

貼附圖檔成為外部參考；會提示：

輸入選項 [列示(?)/併入(B)/分離(D)/路徑(P)/卸載(U)/重新載入(R)/覆疊(O)/貼附(A)]- 輸入選項。

請參考 -XRef 指令。

分離外部參考

由圖面中刪除選取的外部參考。和使用 分離 選項相同。

重新載入外部參考

重新載入選取的外部參考。當原始的圖面有變更，如此可在圖面中看到更新的版本。

卸載外部參考

卸載選取的外部參考。會由視景中隱藏外部參考。

也可以點選 已載入 欄的檢查方塊。

併入外部參考

將外部參考併入目前圖面，會顯示：

併入的參考數量: 1外部參考會由圖面總管中消失。

此選項不適用於已卸載的外部參考。

將 BINDTYPE 系統變數設定為關閉，會影響 -xref 指令 併入 選項的運作。

插入外部參考

將外部參考轉換為圖塊。

如此相當於用 Insert 指令插入 DWG 檔到圖面中。外部參考會由圖面總管中消失。

此選項不適用於已卸載的外部參考。

詳細檢視

顯示外部參考的詳細資訊：

圖示檢視

顯示外部參考的圖示：

樹狀檢視

以樹狀顯示外部參考間的關係：

Current - 目前圖面。

行及層 - 貼附到圖面中的外部參考。
