QuerSchnitt (section)

Funktioniert mit Bricscad (Windows) Pro

Erstellt Schnitt-Ebenen von 3D-Solids; es werden Regionen Objekte erzeugt.

Zugriff auf den Befehl über:

Befehlszeile: querschnitt

Alias: qu

Menü: Zeichnen | 3D Objekte | Querschnitt

Werkzeugkasten: Volumenkörper |

: querschnitt

Aufforderung in der Befehlszeile:

Objekte wählen: (Wählen Sie ein oder mehrere 3D Solids.)

Objekte im Satz: 1

Objekte wählen: (Wählen Sie weitere 3D Solids, oder drücken Sie die Eingabetaste, um fortzufahren.)

Wählen Sie den ersten Punkt auf der Schnittebene oder Objekt/Zachse/Ansicht/XY/YZ/ZX: (Geben Sie eine Option ein.)

Wählen Sie einen zweiten Punkt auf der aktuellen Ansichts Ebene ein<0,0,0>: (Wählen Sie einen Punkt, oder geben Sie die x-, y-, z-Koordinaten ein.)

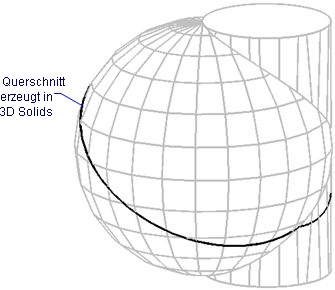

Querschnitt erstellt in der aktuellen Ansichtsebene:

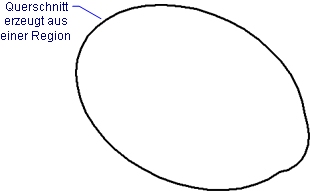

Querschnitt, erzeugt aus einer Region; dieser kann als unabhängiges Objekt bearbeitet werden:

Befehls Optionen

Option	Beschreibung
Objekte wählen	Bestimmt die Objekte, aus welchen der Querschnitt erzeugt werden soll. Wählen Sie ein oder mehrere 3D Solids aus. Dieser Befehl arbeitet nicht mit 2D Regionen.
Wählen Sie den ersten Punkt auf der Schnittebene	Wählen Sie den ersten Punkt auf der Schnittebene, um die Ebene, in dem der Abschnitt liegt, zu definieren; Sie werden aufgefordert: Wählen Sie einen zweiten Punkt auf der Schnittebene - wählen Sie einen weiteren Punkt; Sie werden aufgefordert: Wählen Sie den dritten Punkt auf der Schnittebene - wählen Sie einen weiteren Punkt (drei Punkte definieren die Ebene).

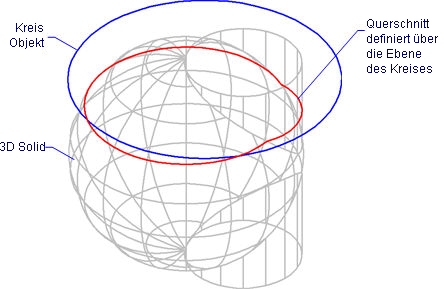

Objekt	Erzeugt den Querschnitt von einem Objekt, das die 3D Volumenkörper schneidet; Sie werden aufgefordert: Wähle einen Kreis, Ellipse, Bogen, 2D-Spline, oder eine 2D-Polylinie - Wählen Sie ein Objekt aus. Sie können auch elliptische Bögen verwenden. Das Objekt definiert die Ebene, über die der Querschnitt erzeugt wird.
ZAchse	Erzeugt einen Querschnitt in der Ebene, die durch einen Punkt auf der Ebene geht, und eine zweite auf der Flächennormale der (z-Achse); Sie werden aufgefordert: Wählen Sie einen Punkt auf der Schnittebene - wählen Sie einen Punkt, um die Lage der Schnittebene zu definieren. Wählen Sie einen Punkt auf der Z-Achse (Normale) der Ebene - wählen Sie einen weiteren Punkt, um die Normale zu definieren.
Ansicht	Erzeugt einen Querschnitt in der Ebene des aktuellen 3D-Ansichtspunktes; Sie werden aufgefordert: Wählen Sie einen Punkt auf der aktuellen Ansichtsebene - wählen Sie einen Punkt, um die Höhe des Schnittes zu definieren. Dies ist sicherlich die einfachste der Optionen.

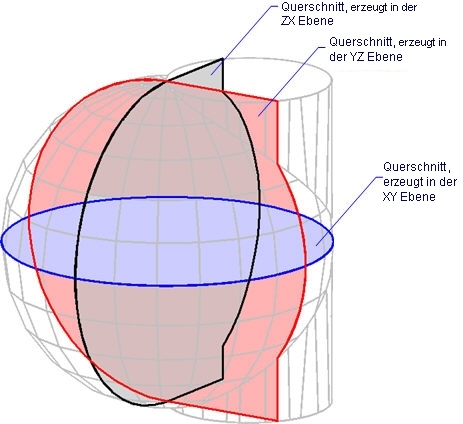

XY	Erzeugt einen Querschnitt parallel zur x, y-Ebene. Sie werden zu folgendem aufgefordert: Wählen Sie einen Punkt in der XY-Ebene - wählen Sie einen Punkt, um die Höhe des Schnitts unter oder über der x, y Ebene zu definieren.
YZ	Erzeugt einen Querschnitt parallel zur y, z-Ebene. Sie werden zu folgendem aufgefordert: Wählen Sie einen Punkt in der YZ-Ebene - wählen Sie einen Punkt, um die Höhe des Schnitts unter oder über der y, z Ebene zu definieren.
ZX	Erzeugt einen Querschnitt parallel zur z,x-Ebene. Sie werden zu folgendem aufgefordert: Wählen Sie einen Punkt in der ZX-Ebene - wählen Sie einen Punkt, um die Höhe des Schnitts unter oder über der z, x Ebene zu definieren.

Ähnliche Befehle

Überlag - erzeugt 3D-Volumenmodelle aus sich schneidenden 3D-Solid-Modellen.

Schnittmenge - entfernt die Volumen von 2 Solid-Modellen, die nicht in der Schnittmenge der 2 Solid-Modelle enthalten sind.

Kappen - schneidet 3D-Solid-Modelle in zwei Teile.

Differenz - entfernt ein Solid-Modell von einem zweiten.

Vereinig - vereinigt zwei oder mehrere Solid-Modelle in ein einzelnes Objekt.
