Differenz (subtract)

Funktioniert mit Bricscad (Windows) Pro

Führt Boolsche Differenz Operationen auf 3D-Solids und 2D-Regionen aus; eines wird vom anderen abgezogen.

Zugriff auf den Befehl über:

Befehlszeile:  differenz

Alias:  di

Menü:  Ändern | Körper Bearbeitung | Differenz

Werkzeugkasten: Volumenkörper Bearbeitung |

: differenz

Aufforderung in der Befehlszeile:

ACIS-Objekt wählen, von dem entfernt werden soll: (Wählen Sie den ersten Satz von einem oder mehreren 3D-Solids und/oder 2D-Regionen.)

Objekte im Satz: 1

ACIS-Objekt wählen, von dem entfernt werden soll (Wählen Sie weitere ACIS Objekte, oder drücken Sie die Eingabetaste, um fortzufahren.)

Wähle ACIS Objekte, die abgezogen werden sollen: (Wählen Sie den zweiten Satz von einem oder mehreren 3D-Solids und/oder 2D-Regionen.)

Objekte im Satz: 1

Wähle ACIS Objekte, die abgezogen werden sollen: (Wählen Sie weitere ACIS Objekte, oder drücken Sie die Eingabetaste, um fortzufahren.)

Das Ergebnis hängt von der Reihenfolge ab, in der die ACIS Objekte ausgewählt wurden.

• Wählen Sie die Kugel, und ziehen Sie dann den Zylinder ab:

• Wählen Sie den Zylinder, und ziehen Sie dann die Kugel ab:

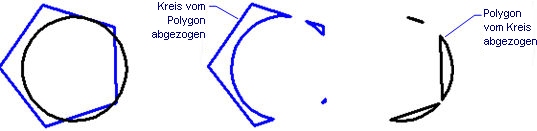

Dieser Befehl ist auch für Regionen verfügbar:

Befehls Optionen
