Überlag (interfere)

Funktioniert mit Bricscad (Windows) Pro

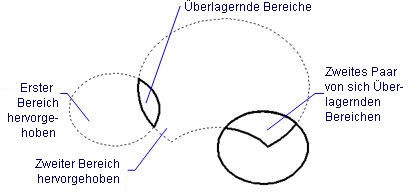

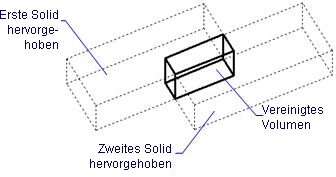

Zeigt Volumenkörper oder Flächen aus Überlagerung zwischen ACIS-Objekten an.

Zugriff auf den Befehl über:

Befehlszeile: überlag

Alias: üb

Menü: Zeichnen | 3D Objekte | Überlagern

Werkzeugkasten: Volumenkörper |

: überlag

Aufforderung in der Befehlszeile:

Wähle erste Auswahl von Acis Objekten: (Wählen Sie ein oder mehrere 3D-Solids oder 2D-Regionen aus.)

Objekte im Satz: 1

Wähle erste Auswahl von Acis Objekten: (Wählen Sie weitere ACIS-Objekte aus, oder drücken Sie die Eingabetaste, um fortzufahren.)

Wähle zweite Auswahl von Acis Objekten: (Wählen Sie ein oder mehrere 3D-Solids oder Regionen aus.)

Objekte im Satz: 1

Wähle zweite Auswahl von Acis Objekten: (Wählen Sie weitere ACIS-Objekte aus, oder drücken Sie die Eingabetaste, um fortzufahren.)

Vergleich zwischen zwei Solids. Interferenzkörper Paar: 1

Erzeuge interferenz Körper? Ja/<Nein>: (Geben Sie J oder Nein.)

Geben Sie eine Option an: <Nächstes Paar>/Ende: (Drücken Sie die Eingabetaste oder geben Sie ein E ein.)

Der Interferenzkörper ist fest in der Zeichnung, sobald der Befehl beendet wurde.

Befehls Optionen

Option	Beschreibung
Wähle erste Auswahl von Acis Objekten	Bestimmt den ersten Auswahlsatz von ACIS-Objekten. Wählen Sie ein oder mehrere 3D-Solids oder 2D-Regionen aus.
Wähle zweite Auswahl von Acis Objekten	Bestimmt den zweiten Auswahlsatz von ACIS-Objekten. Wählen Sie ein oder mehrere 3D-Solids oder 2D-Regionen aus. Die Objekte aus dem ersten Auswahlsatz werden mit den Objekten aus dem zweiten Auswahlsatz verglichen.
Erzeuge interferenz Körper?	Bestimmt, ob ein Solid oder eine Region aus der Überlagerung erzeugt werden soll. Ja - erzeugt ein Solid oder eine Region aus dem sich überlagernden Bereich. Nein - erzeugt kein Solids oder Regionen aus der Überlagerung. Das Solid oder die Region wird nach-dem Beenden des Befehls erzeugt.
Hervorheben von Interferenzkörper Paaren?	Bestimmt, ob Solids oder Regionen hervorgehoben werden sollen: Ja - hebt die Solids und/oder Regionen hervor, die sich überlagern. Nein - hebt die Objekte nicht hervor.
Geben Sie eine Option an	Springt zu den Paaren von überlagerten Solids oder Regionen.
Nächstes Paar	Drücken Sie die Eingabetaste, um das nächste Paar von Objekten anzuzeigen, die überlagert werden sollen.
Beenden	Geben Sie ein E ein, um den Befehl zu beenden.

Ähnliche Befehle

Extrusion - extrudiert 2D-Objekte in 3D-Solid-Modelle.

Schnittmenge - entfernt den sich nicht schneidenden Bereich zwischen zwei Solid-Modellen.

MassEig - gibt die Massen-Eigenschaften von 3D-Solids-und 2D-Regionen aus.

Region - erzeugt Regionen aus 2D-Objekten

Rotation - erzeugt 3D Solid-Modelle durch die Rotation von 2D-Objekten.

QuerSchnitt - erstellt Schnitt-Ebenen von 3D-Solids; es werden Regionen Objekte erzeugt.

Kappen - schneidet 3D-Solid-Modelle in zwei Teile.

Volkörperbearb - bearbeitet Flächen und Kanten an 3D-Modellen.

Differenz.- entfernt ein Solid-Modell von einem zweiten.

Vereinig - vereinigt zwei oder mehrere Solid-Modelle in ein einzelnes Objekt.
