Vereinig (union)

Funktioniert mit Bricscad (Windows) Pro

Führt Boolean Vereinigungs-Operationen für 3D-Solids und 2D-Regionen aus; fügt 2 Objekte zu einem Objekt zusammen.

Zugriff auf den Befehl über:

Befehlszeile: vereinig

Alias: VEE

Menü: Ändern | Körper Bearbeitung | Vereinigung

Werkzeugkasten: Volumenkörper Bearbeitung |

: Vereinig

Aufforderung in der Befehlszeile:

ACIS-Objekte wählen, die vereinigt werden sollen: (Wählen Sie ein oder mehrere 3D Solids und/oder 2D Regionen.)

Objekte im Satz: 2

ACIS-Objekte wählen, die vereinigt werden sollen: (Wählen Sie weitere ACIS Objekte, oder drücken Sie die Eingabetaste, um den Befehl zu vervollständigen.)

Der daraus resultierende Volumenkörper erhält die Eigenschaften des zuerst gewählten Körpers.

3D-Solids, die mit dem Befehl Vereinig vereinigt wurden, sehen nach der Ausführung des Befehls oft nicht anders aus wie vorher:

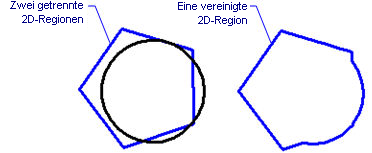

Dieser Befehl ist auch für Regionen verfügbar:

Befehls Optionen

Option

Beschreibung

ACIS-Objekte wählen, die vereinigt werden sollen

Definiert die ACIS Objekte, die zu einem Objekt vereinigt werden sollen.

Wählen Sie ein oder mehrere 3D-Solids oder 2D-Regionen aus.

Das daraus resultierende Objekt erhält die Eigenschaften des zuerst gewählten ACIS Objektes.

Dieser Befehl vereinigt auch Regionen und 3D-Solids in ein einziges Objekt.

Ähnliche Befehle

Extrusion - extrudiert 2D-Objekte in 3D-Solid-Modelle.

Überlag - erzeugt 3D-Volumenmodelle aus sich schneidenden 3D-Solid-Modellen.

Schnittmenge - entfernt die Volumen von 2 Solid-Modellen, die nicht in der Schnittmenge der 2 Solid-Modelle enthalten sind.

Rotation - erzeugt 3D Solid-Modelle durch die Rotation von 2D-Objekten.

Kappen - schneidet 3D-Solid-Modelle in zwei Teile.

Volkörperbearb - bearbeitet Flächen und Kanten an 3D-Modellen.

Differenz.- entfernt ein Solid-Modell von einem zweiten.
