Funktioniert mit BricsCAD (Windows) Classic, Pro und Platinum; BricsCAD (Linux) Classic, Pro und Platinum
Kopiert Daten von Attributen über eine Dialog-Abfrage in eine Text-Datei.
Zugriff auf den Befehl über
Befehlszeile: attext
Alias: ax, ddattext
Menü: Werkzeuge | Atributte | Attribute extrahieren
Werkzeugkasten: Attribute |
: attext

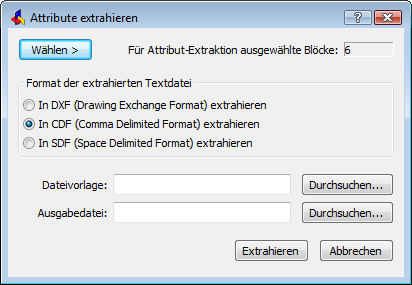

Ein Dialog wird angezeigt:
Geben Sie Optionen ein und klicken Sie dann auf Extrahieren.
Wenn Sie Blöcke ohne Attribute und nicht-Block Objekte wählen, werden diese von BricsCAD ignoriert.
Die Dateivorlage legt fest, welche Attribute extrahiert werden und das Ausgabe-Format der Daten. Zum Beispiel enthält eine Vorlagendatei.txt Datei die folgenden Felder:
BL:NAME C008000
BL:NUMBER N003000
PRODUKT C016000
BL:X N016004
BL:Y N016004
Dies bedeutet, dass der Befehl AttExt die folgenden Werte extrahiert:
Name des Blocks formatiert zu 8 Zeichen.
Anzahl des Blocks formatiert zu einer 3-stelligen Zahl.
Werte des Attributs auf der "Produkt" Registerkarte formatiert zu 16 Zeichen.
Die X- und Y-Koordinaten des Einfügepunktes des Blocks formatiert auf 16 Stellen, mit 4 Dezimalstellen.
Die folgende Tabelle listet alle verfügbaren Daten Parameter für die Extraktion auf. In der Tabelle werden die folgenden Codes verwandt:
C = erstellt alphanumerische Felder
N = erstellt numerische Felder
fff = definiert die Breite des Feldes, in Zeichen (max = 999)
ddd = definiert die Anzahl der Dezimalstellen (max = 999)
0 = definiert Null.
|
Daten |
Format |
|
Attribut-Tag (numerisch) |
Nfffddd |
|
Attribut-Tag (alphanumerisch) |
Cfff000 |
|
Blockname |
BL:NAME Cfff000 |
|
Block-Zähler |
BL:NUMBER Nfff000 |
|
Block Handle(identifier) |
BL:HANDLE Cfff000 |
|
Block Layer Name |
BL:LAYER Cfff000 |
|
Block Verschachtelungs-Ebene |
BL:LEVEL Nfff000 |
|
Block Einfügepunkt X-Koordinate |
BL:X Nfffddd |
|
Block Einfügepunkt Y-Koordinate |
BL:Y Nfffddd |
|
Block Einfügepunkt Z-Koordinate |
BL:Z Nfffddd |
|
Block Drehwinkel |
BL:ORIENT Nfffddd |
|
Block X Skalierungsfaktor |
BL:XSCALE Nfffddd |
|
Block Y Skalierungsfaktor |
BL:YSCALE Nfffddd |
|
Block Z Skalierungsfaktor |
BL:ZSCALE Nfffddd |
|
Block X Extrusion Richtung |
BL:XEXTRUDE Nfffddd |
|
Block Y Extrusion Richtung |
BL:YEXTRUDE Nfffddd |
|
Block Z Extrusion Richtung |
BL:ZEXTRUDE Nfffddd |
Befehls Optionen
|
Option |
Beschreibung |
|
Wahl
|
Der Dialog wird temporär ausgeblendet, so dass Sie Blöcke mit Attributen auswählen können: Objekte wählen - wählen Sie einen oder mehrere Blöcke mit Attributen. Objekte wählen - drücken Sie die Eingabetaste, um wieder in den Dialog Attribute extrahieren zurückzukehren. |
|
In DXF (Drawing Exchange Format) extrahieren |
Exportiert die Attributwerte im DXF-Format als Dxx Dateien. Dieses Format ist für die Verwendung mit anderen Programmen, die Dxf-Dateien lesen können. |
|
In CDF (Comma Delimited Format) extrahieren |
Export der Attribute in eine Komma getrennte Textdatei. Dieses Format ist für die Verwendung mit Tabellen und Datenbanken. |
|
In SDF (Space Delimited Format) extrahieren |
Export der Attribute in Textdateien mit fester Feld-Breite. Dieses Format ist für die Verwendung in Word-Prozessoren. |
|
Dateivorlage |
Definiert den Namen der Txt-Vorlagendatei. Die Datei muss vorhanden sein, bevor Sie diesen Befehl verwenden können. |
|
Durchsuchen |
Geben Sie die Ausgabedatei an. Wählen Sie eine Datei und klicken Sie dann auf Öffnen. |
|
Ausgabedatei |
Definiert den Namen der Ausgabedatei, |
|
Durchsuchen |
Geben Sie die Ausgabedatei an. Geben Sie einen Dateinamen ein, und klicken Sie anschließend auf Speichern. |
|
Extrahieren |
Exportiert die Attributwerte in die Ausgabedatei. |
Verfahren
Extrahieren von Attributinformationen
Ähnliche Befehle
AttDef - definiert Attribute über ein Dialogfenster.
-AttDef - definiert Attribute über die Befehlszeile.
AttZeig - schaltet die Anzeige des Attributtextes.
AttEdit - ändert Attributwerte und Eigenschaften.
-AttExt - extrahiert Attribute von einer Zeichnung in eine Datei über die Befehlszeile.
AttRedef - definiert einen vorhandenen Block neu und aktualisiert die assoziierten Attribute.
AttSync - synchronisiert Attributdefinitionen in allen Blockreferenzen einer bestimmten Blockdefinition.
BattMan - verwaltet die Attribute einer Block Definition.
Block und -Block - erzeugt Blöcke aus Attributdefinitionen und Objekten.
EAttEdit - ändert die Werte und die meisten Eigenschaften von Attributen.
Ursprung - löst Attribute in ihre Definitionen auf.
Einfüge - fügt Blöcke ein, und fordert Sie auf, Attributwerte über einen Dialog einzugeben.
-Einfüge - fügt Blöcke ein, und fordert Sie auf, Attributwerte über die Befehlszeile einzugeben.
Eigenschaften - ändert Attributwerte und Eigenschaften.
RefBearb - ändert Blöcke und Attribute in der Zeichnung.
