Extrusion (extrude)

Funktioniert mit BricsCAD (Windows) Pro und Platinum; BricsCAD (Linux) Pro und Platinum

Extrudiert 2D-Objekte zu 3D-Solids.

Zugriff auf den Befehl über

Befehlszeile: extrusion

Alias: ex

Menü: Modell | 3D Solids | Extrudieren

Werkzeugkasten: 3D Solids |



: extrusion

Aufforderung in der Befehlszeile:

Objekte wählen: (Wählen Sie ein oder mehrere geschlossene 2D-Objekte.)

Objekte im Satz: 1

Objekte wählen: (Wählen Sie weitere Objekte, oder drücken Sie die Eingabetaste, um fortzufahren.)

Geben Sie die Höhe der Extrusion an oder Sie einen Pfad: (Geben Sie eine Zahl ein, wählen Sie zwei Punkte in der Zeichnung oder geben Sie ein P ein.)

Wähle Verjüngungswinkel für die Extrusion <0>: (Geben Sie eine Zahl ein, oder wählen Sie zwei Punkte in der Zeichnung für den Winkel.)



Jedes geschlossene 2D-Objekt kann extrudiert werden, einschließlich Regionen.

Das sich ergebende Objekt ist ein 3D-Solid.

Befehls Optionen

Option

Beschreibung

Objekte wählen

Wählt ddie Objekte, die extrudiert werden sollen.

Wählen Sie ein oder mehrer geschlossene 2D-Objekte.

Dieser Befehl erzeugt 3D-Solids.

Die Quellobjekte werden aus der Zeichnung gelöscht.

Wähle Höhe der Extrusion

Bestimmt die Höhe der Extrusion (3D-Solid):

  • Geben Sie eine Zahl ein - bestimmt die Höhe. Geben Sie einen negativen Wert ein, um die extrusion nach unten zu erzeugen.

  • Wählen Sie einen Punkt - bestimmt die Höhe. Sie werden zu folgendem aufgefordert:

Zweiter Punkt - wählen Sie einen weiteren Punkt in der Zeichnung.

Objekte werden in die Z-Richtung des aktuellen BKS extrudiert.

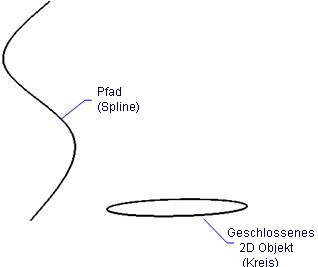

Pfad

Bestimmt die Höhe und den Winkel der Extrusion durch ein anderes Objekt.

Wählen Sie ein offenes Objekt, wie z. B. eine Linie, einen Bogen, einen Spline oder eine Polylinie.

Das Pfadobjekt kann nicht in der selben Ebene liegen, wie das Extrusionsobjekt.



Wähle Verjüngungswinkel für die Extrusion





Bestimmt den Verjüngungswinkel für die Extrusion:

  • Geben Sie eine Zahl ein - bestimmt den Winkel. Geben Sie eine negative Zahl ein, um eine Erweiterung zu erhalten.

  • Wählen Sie einen Punkt - bestimmt den Winkel. Sie werden zu folgendem aufgefordert:

Zweiter Punkt - wählen Sie einen weiteren Punkt in der Zeichnung.

Der Winkel muss flach genug sein, um bei der Oberseite der Extrusion nicht kleiner wie Null zu werden.

(Diese Eingabeaufforderung erscheint nicht bei der Option Pfad.)

Bearbeitung mit Griffen

Eine Extrusion kann direkt über Griffe bearbeitet werden:

  1. Wählen Sie das extrudierte Solid. Beachten Sie, dass es zwei Griffe gibt.

  2. Ziehen Sie am Griff, um die extrusion zu verschieben. (Beide Griffe führen die selbe Funktion aus: verschieben.)

Ähnliche Befehle

DmExtrusion - erstellt 3D-Solids durch Extrudieren von geschlossenen 2D-Objekten oder Regionen.

XExtrusion - extrudiert 2D- Objekte zu X-Solids.



Überlag - erzeugt 3D-Volumenkörper aus sich überlagernden 3D-Solid-Modellen.

Schnittmenge - entfernt die Volumen von zwei Solid-Modellen, die nicht in der Schnittmenge der zwei Solid-Modelle enthalten sind.

Rotation - erzeugt 3D Solid-Modelle durch die Rotation von 2D-Objekten.

QuerSchnitt - erstellt Schnitt-Ebenen von 3D-Solids; es werden Regionen Objekte erzeugt.

Kappen - schneidet 3D-Solid-Modelle in zwei Teile.

Volkörperbearb - bearbeitet Flächen und Kanten an 3D-Modellen.

Differenz.- entfernt ein Solid-Modell von einem zweiten.

Vereinig - vereinigt zwei oder mehrere Solid-Modelle in ein einzelnes Objekt.
