Erzeugt 3D Zylinder als Solid Modelle in der Pro und Platinum Version und als Oberflächen Modelle in der Classic Version.
Zugriff auf den Befehl über
Befehlszeile: zylinder
Alias: zyl
Menü: Zeichnen | 3D Solids | Zylinder
Werkzeugkasten: 3D Solids |
: zylinder
Aufforderung in der Befehlszeile:
Elliptisch/<Mittelpunkt der Grundfläche des Zylinders> <0,0,0>: Geben Sie die Koordinaten ein, wählen Sie einen Punkt, oder geben Sie ein E ein.
Durchmesser/<Radius des Zylinders>: Geben Sie einen Abstand ein, wählen Sie einen Punkt, oder geben Sie ein D ein.
Mitte des 2. Endes/<Höhe des Zylinders>: Geben Sie einen Abstand ein, wählen Sie zwei Punkte, oder geben Sie ein M ein.
Befehls Optionen
|
Option |
Beschreibung |
|

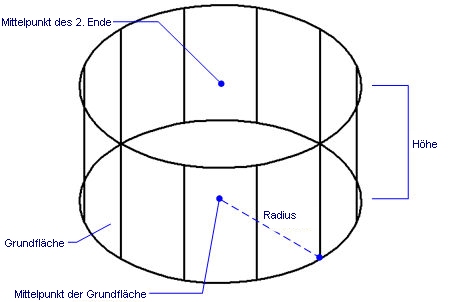

Bestimmt den Mittelpunkt der Grundfläche für den Zylinder. Geben Sie die x,y,z-Koordinaten ein oder wählen Sie einen Punkt in der Zeichnung. |
|
|
Erzeugt einen Zylinder mit elliptischer Grundfläche. |
|
|
Bestimmt den Endpunkt der ersten Ellipsenachse. |
|
|
Bestimmt den anderen Endpunkt der Ellipsenachse. |
|
|
Bestimmt den Endpunkt der zweiten Ellipsenachse. |
|
|
|
|
|
Bestimmt den Radius des Zylinders; geben Sie die Koordinaten oder einen Abstand ein, oder wählen Sie einen Punkt. |
|
|
Bestimmt den Durchmesser des Zylinders. Sie werden zu folgendem aufgefordert: Durchmesser des Zylinders - geben Sie die Koordinaten oder einen Abstand ein, oder wählen Sie einen Punkt. |
|
|
Bestimmt die Höhe des Zylinders; wenn Sie einen negativen Wert eingeben, wird der Zylinder nach unten erzeugt. |
|
|
Bestimmt den Mittelpunkt für das andere Ende des Zylinders. Sie werden zu folgendem aufgefordert: Mitte des zweiten Endes - wählen Sie einen Punkt oder geben Sie die Koordinaten ein. Diese Option erlaubt es Ihnen, den Zylinder in einem bestimmten Winkel gedreht zu erzeugen. |
|
Bearbeitung mit Griffen
Zylinder können direkt durch Griffe bearbeitet werden:
Wählen Sie einen Zylinder aus. Beachten Sie, dass es zwei Griffe gibt.
Ziehen Sie den Griff, um den Zylinder zu verschieben. (Beide Griffe erfüllen die gleiche Funktion: schieben.)
Ähnliche Befehle
Quader - erzeugt einen 3D-Quader als Solid-Modell.
Kegel - erzeugt einen 3D-Kegel als Solid-Modell.
Schale - erzeugt die untere Hälfte von 3D-Kugeln als Solid-Modell.
Kuppel - erzeugt die obere Hälfte von 3D-Kugeln als Solid-Modell.
Extrusion - extrudiert 2D-Objekte in 3D-Solid-Modelle.
Überlag - erzeugt 3D-Volumenkörper aus sich überlagernden 3D-Solid-Modellen.
Schnittmenge - entfernt die Volumen von zwei Solid-Modellen, die nicht in der Schnittmenge der zwei Solid-Modelle enthalten sind.
MassEig - gibt die Massen-Eigenschaften von 3D-Solids-und 2D-Regionen aus.
Region - erzeugt Regionen aus 2D-Objekten.
Rotation - erzeugt 3D Solid-Modelle durch die Rotation von 2D-Objekten.
QuerSchnitt - erstellt Schnitt-Ebenen von 3D-Solids; es werden Regionen Objekte erzeugt.
Kappen - schneidet 3D-Solid-Modelle in zwei Teile.
Volkörperbearb - bearbeitet Flächen und Kanten an 3D-Modellen.
Kugel - erzeugt 3D-Kugeln als 3D-Solid-Modelle.
Differenz.- entfernt ein Solid-Modell von einem zweiten.
Torus - erzeugt 3D-Ringe als Solid-Modelle.
Vereinig - vereinigt zwei oder mehrere Solid-Modelle in ein einzelnes Objekt.
Keile - erzeugt 3D-Keile als Solid-Modelle.
