Fillet 【フィレット】

BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。

交差点をフィレットします；半径の円弧にも交差線分を接合します。

コマンドへのアクセス

コマンド入力 : fillet

エイリアス : f

メニューバー : 修正 | フィレット

ツールバー : 修正 |

: fillet

コマンドプロンプト:

フィレット (半径=0.5000): 設定(S)/ポリライン(P)/半径(R)/トリム(T)/取消(U)/複数(M)/<最初の図形を選択>: (図形を選択、または、オプションを入力、または R を入力します。)

2番目の図形を選択: （2つ目の図形を選択します。）

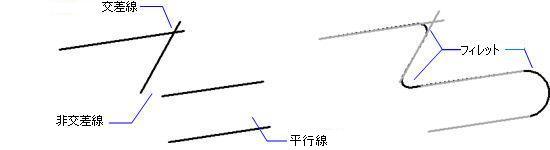

フィレットを交差、非交差、および平行線に適用します。

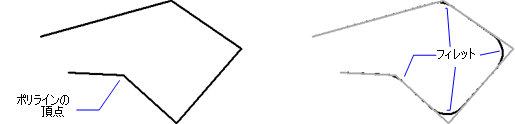

ポリライン(P)を選択すると、フィレットはのすべての頂点に適用されます。

コマンドオプション

オプション	説明
最初の図形を選択	図形を選択、または、R を入力します。下記の図形をフィレットすることができます: 平行線を含む線。単一の2D ポリラインの頂点。平行な放射線を含む放射線。平行な構築線を含む構築線。円弧円
2番目の図形を選択	2番目の図形を選択します。
設定(S)	設定ダイアログボックスの面取り/フィレット部分を表示します: フィレット半径 - フィレットの円弧の半径を設定します。トリムモード - 図形をフィレット半径に関係なくトリムするかどうかを切替えます。
ポリライン(P)	ポリラインの頂点をフィレットします；プロンプト: フィレットする 2Dポリラインを選択 - 単一のポリラインを選択します。すべての頂点をフィレットします。頂点の選択はできません。；
半径(R)	コマンドバーに Fillet radius と入力します。
トリム(T)	コマンドバーに Trim mode と入力します。
Undo 【元に戻す】	連続モードのとき最後のフィレットに戻ります。
複数(M)	フィレットを連続して作成する設定です。

手順
