BimRoom [部屋]

部屋内点を指示

囲まれた領域からBIM部屋図形を作成します*。

コマンドバーの表示:

ポイントをピック、または [ソリッド(S)]: 部屋領域の内側の1箇所を指定します。ダイナミックUCSによって部屋の底面が定義されます。この平面では、壁で囲まれた領域が認識され、部屋マークが配置されます。部屋マークはハッチングと、名前、番号、領域の属性から構成されるブロックです。平面を囲むソリッドは壁として分類されている必要があります。BimClassify [分類] をご参照ください。

部屋の中心に部屋スタンプが作成されます。ローミング可能なルートフォルダの Support\Bim\Sections サブフォルダにある _RoomCallout.dwg を編集することで、部屋スタンプのレイアウトをコントロールすることができます。デフォルトでは、このファイルは C:\Users\<UserName>\AppData\Roaming\Bricsys\BricsCAD\Vxx\en_US\Support\Bim\Sections にあります。

*境界図形はBIM分類されている必要があります。別々の部屋にある大きな領域を分割するには、線形図形で領域を分割してから、壁に分類します。

選択

既存の図形または検出された境界から静的なBIM部屋図形を作成します。

コマンドバーの表示:

3Dソリッド、リージョン、ポリライン、境界を選択 - 図形を選択するか、囲まれた領域の内側をクリックします*。

* SELECTIONMODES システム変数で 検出された境界を選択 オプション () が選択されている必要があります。

部屋のプロパティ

部屋は IfcSpace に対応しており、BIMプロパティとは別にすべてのIFCプロパティがあります。

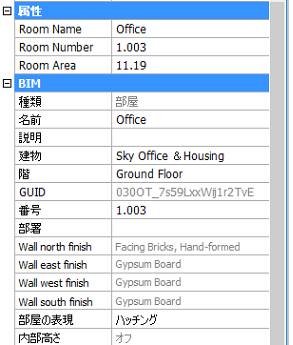

部屋のプロパティを編集するには、プロパティバーで行います。

• 建物: フィールドをクリックして、建物を選択します（BimSpatialLocations をご参照ください）。

• 階: フィールドをクリックして、階を選択します（BimSpatialLocations をご参照ください）。

• 部屋の表現: 以下のオプションから選択できます。

• 無し: 部屋スタンプのみ。

• ハッチング: 部屋スタンプとソリッド ハッチング。

• ソリッド: 3Dソリッド。ソリッドの高さは部屋を囲む壁ソリッドからコピーされます。

• 内部高さ: 内部高さ断面の表示をコントロールします。部屋の内部高さをまだ作成していない場合は、このプロパティはオフになっています。（BimSection をご参照ください。）

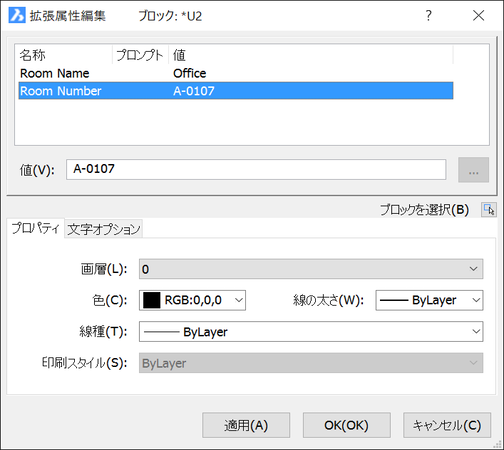

または、EAttEdit コマンドを実行して編集します。
