ConvertPStyles [印刷スタイル変換]

図面に設定した印刷スタイルをCTB(色従属印刷テーブル)からSTB(スタイル従属印刷テーブル)に変換します。

コマンドへのアクセス

コマンド入力 :  convertpstyles

: convertpstyles

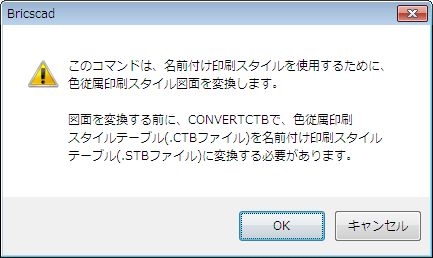

ダイアログボックスを表示:

OKをクリックします

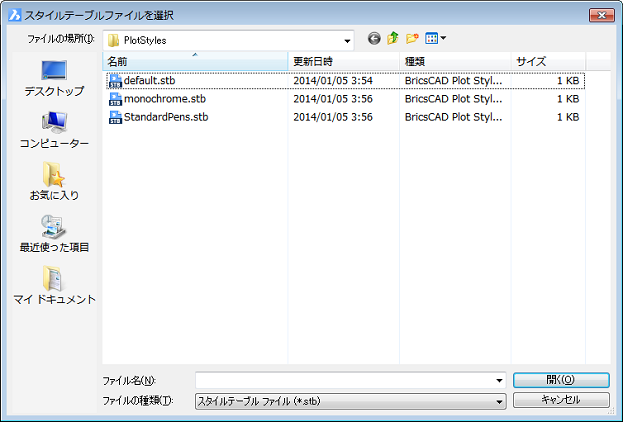

次のダイアログボックスを表示します:

STBファイルを選択して、開くをクリックします。

コマンドバー表示：

図面は色従属モードから名前付け印刷スタイルモードに変換されます

コマンドオプション

オプションはありません。

手順

図面をSTBからCTBへ変換

面をCTBからSTBへ変換

印刷スタイルテーブルを編集

印刷スタイルを管理

関連コマンド

ConvertCtb - CTB印刷スタイルをSTB印刷スタイルに変換します。

Layer - 画層に印刷スタイルを割り当てます。

PageSetup - 図面に印刷スタイルを割り当てます。

PlotStyle - 現在の印刷スタイルを設定します。

Print - 印刷スタイルを使用して図面を出力します。

Properties - 印刷スタイルの変更を図形に割り当てられます。

StylesManager - 印刷スタイルを作成して図面にアタッチします。
