Import [読み込み]

図面DWG 、 DXF編集 DWTテンプレートファイルを読み込みます。

コマンドへのアクセス

コマンド入力 : import

メニューバー: ファイル | 読み込み

: import

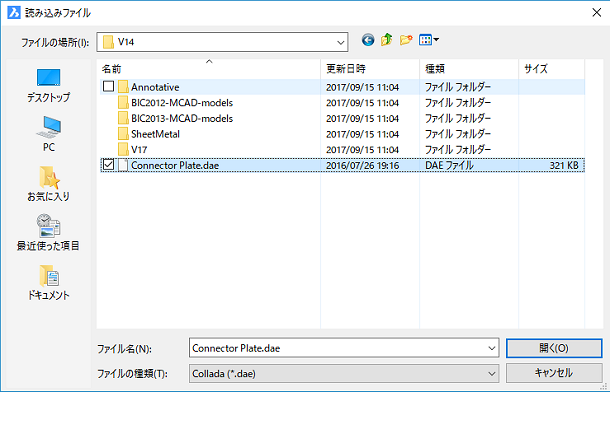

ダイアログボックスを表示:

ファイルを選択し、開くをクリックします。

コマンドオプション

オプション	説明
ファイル名	ファイル名を指定します。
ファイルの種類	ファイルの種類を指定します。一覧: DWG - 図面ファイル DXF - 図面編集ファイル DWT - テンプレートファイル DAE - colladaファイル BIMのみ： IFC - 産業基礎クラス（IFC）データモデル建設·建築業データを記述します。次のオプションが設定ダイアログで使用できます。: Import spaces: チェック入力時、3Dソリッドとしてインポートされます。 Import Bim Dat: チェック入力時、インポートされたオブジェクトは、それらのIFCクラスによる建築要素、壁、スラブ、梁、柱、窓、ドアなどに分類されます。 SKP - Sketchup モデルファイル SkpStitchユーザー参照の値に応じて：ステッチによって面は、3dソリッドを形成するために結合されます。その時の面エッジは一致しています。ステッチが無ければ、すべての面は対応するSketchUpの面の画層と色プロパティを有するリージョン図形としてインポートされます。
開く	現在の図面に図形を挿入します。

以下の3Dフォーマットを使用するには、BricsCAD Communicatorモジュールが別途必要です。

ImportProductStructure ユーザー設定は、構造が通常のブロックとしてのインポートか、あるいは局所の機械部品としてのものか指定します。(Platinumライセンスが必要)

ImportRepair, ImportStitchとImportSimplify のユーザー設定は、インポートされた幾何学で自動的に補修や作成、簡略化が行われるかどうか指定します。

Bricsys webサイトからCommunicatorインストーラをダウンロードします。

形式	拡張子	説明
製品モデルデータ交換の国際規格	STE, STP, STEP	STEP (Standard for the Exchange of Product Data)は3次元データに使用されるISO規格の変換フォーマットです。
初期グラフィックス変換仕様	IGS, IGES	ファイル形式は、多くのCADシステム間でもデータ交換ができる中立的な形式です。 ImportIgesStitch と ImportIgesSimplifyのユーザー設定は、IGES/IGSファイルから読み込まれた幾何学で自動的に作成、簡略化が行われるかどうか指定します。
Inventor	IAM, IPT	Autodesk InventorはアメリカのAutodesk社によって開発されたものです。デジタルプロトタイプや、製品のシュミレーションなどを行うための3DメカニカルCAD設計ソフトです。 InventorはPart(部品）に拡張子（IPT)とAssembly（アセンブリ）に拡張子（IAM)を使います。
JT	JT	JTは、シーメンスPLMソフトウェア（旧UGS社）が開発した3Dデータフォーマットで、製品の視覚化、コラボレーション、CADデータ交換に使用されます。これは、製品データ管理により、ネイティブCADシステムからエクスポートまたは挿入されたいずれかの近似（ファセット）データ、境界表現サーフェス（NURBS）、製品製造情報（PMI）、およびメタデータ（テキスト属性）の任意の組み合わせを含めることができます（PDM）。
CATIA V4	モデル	CATIA (Computer Aided Three-dimensional Interactive Application)は、マルチプラットフォーム CAD/CAM/CAE 商用ソフトウェアスイートです。フランスのダッソーシステムズによって開発されました。
CATIA V5	CATPart, CATProduct
PARASOLID	XMT_TXT, XMT_BIN X_T, X_B	Parasolidはジオメトリックモデリングカーネルで元々はシェープデータ社で開発されたものです。現在はシーメンスPLMソフトウエア社（旧UGS)の製品で他社の3次元CAD/CAM/CAEシステムにライセンス使用されています。
Solid Edge	PAR, PSM	SolidEdgeはソリッドモデリング、アセンブリモデリング、図面作成機能を提供するパラメトリックフィーチャーベースの３D-CADシステムです。
NX	PRT	PRTファイルは部品、モデルフォーマットでPTC社のPro/Engineerで使用されています。Pro/Engineerは設計部品、アセンブリ設計で使用されています。
Creo Elements Pro Engineer	ASM, PRT	統合化された３DCA/CAM/CAEパラメトリック機能はパラメトリックテクノロジー社によって作成されました。
Solidworks	SLDASM, SLDPRT	SolidWorksはマイクロソフトWindows上で稼動するダッソーシステムズ社で開発されている3D機械系のCADプログラムです。 SLDPRT: part（部品）ファイル, SLDASM: Assebly（アセンブリ）ファイルです。 ImportSwRotateYZ ユーザー設定は、SolidWorksファイルから読み込まれた幾何学で自動的に回転しY軸をZ軸にマッピングさせるかどうか指定します。
VDA-FS	VDA	VDA-FSは、あるCADシステムから別のシステムへのサーフェスモデルの移行用CADデータ互換フォーマットです。名前は"Verband der Automobilindustrie - Flachenschnittstelle"を省略したものです。"automotive industry association - surface data interface"に変換します。標準はドイツ組織VDAによって定義されました。

物理的マテリアル

インポートしたアセンブリに物理的マテリアルを割付けた部分がある場合、これらのマテリアルをアセンブリ構造と一緒に読み込むことができます。インポートしたファイル内のマテリアルごとに、対応するマテリアルがインポート先のドキュメントのマテリアルライブラリに作成され、マテリアルの名前、密度、比熱、熱伝導度が元のマテリアルからコピーされます。インポートしたファイルに同じ名前のマテリアルが複数ある場合は、最初のマテリアルが使用されます。インポート先ドキュメントのマテリアルライブラリに同じ名前のマテリアルがすでにある場合は、そのマテリアルが使用されます。

ドキュメントのマテリアルライブラリにコピーされるマテリアルは、[元に戻す] 操作を行っても消去されません。
